由于插入式電磁流量計具有安裝方便、價格低廉等特點，受各廠家的青睞，在大口徑管道中廣泛使用。在電磁流量計當中傳感器是非常重要的組成部分，其中插入式電磁流量計傳感器安裝也非常重要。下面我們就來看一看插入式電磁流量計傳感器如何安裝吧!

安裝插入式電磁流量計傳感器

安裝插入式電磁流量計傳感器是在電磁流量計之后才去完成的，如果有不清楚插入式電磁流量計怎么安裝的朋友可以閱讀本站的：插入式電磁流量計的正確安裝方式(附：說明書.pdf)。這篇文章為大家詳細的介紹了插入式電磁流量計的安裝過程。

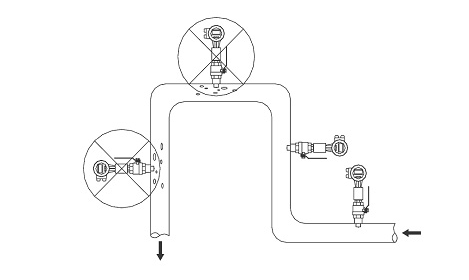

安裝傳感器

安裝前傳感器的檢查

a 安裝前用酒精棉球或清潔的細紗布輕輕地，仔細地擦除傳感器測量頭部兩極表面的油脂、灰塵等贓污物質。但不得用堅硬的東西損傷電極表面和絕緣材料。

b 安裝前用萬用電表檢查傳感器，符合以下技術指標：

①勵磁線圈阻值檢查：用萬用電表測接線盒內“X、Y”端子之間的電阻值約為 40 左右。如所測阻值為無窮大，則線圈斷路;如阻值為零，則線圈短路。

②電極對端子之間電阻：接線盒內端子“A、B”分別對測量頭或測量管內的兩電極一個為零。若一個為無窮大或全為無窮大，均是有故障。

③絕緣電阻檢查：勵磁線圈、信號端子與插入桿之間電阻為無窮大。端子 C 對插入桿電阻為零。用萬用電表測量接線端子“A、B”對“C”和“X、Y”對“C”之間電阻為無窮大，端子對“C”對插入桿之間的電阻為零。端子“A、B”對端子“X”和“Y”之間電阻為無窮大。

上文為大家說的是傳感器的安裝，和傳感器安裝相關的還有"電纜的敷設和接線"。下文我們會繼續為大家介紹。

電纜的敷設和接線

電纜的敷設分明數和暗數兩種。采用哪種數設要視現場具體情況而定。

傳感器和轉換器之間有兩根電纜。一根是轉換器向傳感器提供勵磁電流的勵磁線，一根是傳感器向轉換器輸出電動勢的信號線。

電纜的敷設和接線必須注意以下幾點：

①信號電纜不應于外界大電流動力電纜近距離平行敷設。信號電纜一般應通過穿線鋼管與外界電纜電氣屏蔽。穿線鋼管應與大地線連接。

②明敷設時，信號電纜與動力電纜應有 1 米以上的距離。信號電纜與勵磁電纜也應保持一定距離。穿鋼管敷設時，勵磁電纜也應分別穿管。

③傳感器與轉換器的距離一般為 50米，特殊情況需要延長電纜時，應與本廠聯系。本廠出廠所配信號電纜和勵磁電纜型號為 RWP 型雙芯聚抓乙烯絕緣屏蔽護套電纜，規格為 2×32/0.2 外徑ф8mm，長度為 15 米。

接地

傳感器產生的流量信號非常微弱，通常為微伏或毫伏級。因此，防止外界電干擾的影響是用好流量計的一個重要因素。接地是解決電干擾影響的一個很有效的措施。傳感器接地要求主要是被測介質接地。傳感器和轉換器的接地端(端子“C”和流量信號電纜的金屬屏蔽網相連接，并通過插人桿與被測介質連接。當被測管道是非金屬管道時，為了保證良好的接地，可將傳感器接地端子直接與大地加一接地線。要求接地用電阻應小于 10Ω

以上就是關于"插入式電磁流量計傳感器如何安裝"的詳細解答，從傳感器的安裝到電纜的敷設和接線內容，希望大家認真閱讀。
