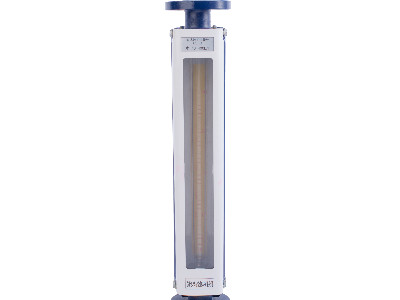

LZB玻璃轉子流量計

LZB玻璃轉子流量計是用來測量流體（液休、氣體）瞬時流量的常用儀表。適合測量透明流體的流量，適合測量壓力低，溫度不高的介質，它廣泛的應用于化工、食品、環保、冶金、機械、制藥等行業以及科研部門，測量單相非脈動流體（液體或氣體）的流量，小口徑的玻璃轉子特別適合液體采樣、氣體采樣使用。

在線咨詢

全國熱線

400-839-1983

工作原理

貝特-智能儀表直供廠家

LZB玻璃轉子流量計在垂直的透明錐管內，裝有可上下移動的浮子（轉子），當液體自下而上的流經錐管時，被浮子節流，在浮子上下游之間產生差壓，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮子及粘性力三者的合力相等時，浮子上于平衡位置，因此流經流量計的流體流量與浮子的上升高度，亦即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。

它們主要由錐形玻璃管、浮子、上下基座、上下止擋、支板、外罩、密封圈等組成，對于通徑在10毫米以下的流量計采用管（軟、硬）連接，并可配有流量調節閥。對于通徑在15毫米以上的流量計采用法蘭連接（JB78-59鑄鐵法蘭）。

principle

產品特點

貝特-智能儀表直供廠家

透明玻璃管，讀數直管 / Transparent glass tube
一
量程比1：10 / Range ratio
二
壓力損失小 / Small pressure loss
三

結構簡單 / Simple structure 結構簡單、操作方便、價格低廉；
四
測量范圍 / Measuring range 適用腐蝕性流體的測量，不適合測量高溫高壓的流體。
五
較強的耐腐性能 / Corrosion resistance 較強的耐腐性能，可檢測酸（氫氟酸除外）、堿、氧化劑和其它腐蝕性的氣體或液體的流量。
六

技術參數

貝特-智能儀表直供廠家

通徑DN （mm）	型號	測量范圍		椎管長度	精度等級		允許被測液體狀態
		水20℃	空氣		LZB/LZJ	LZB-（）F	溫度（℃）	壓力
			20℃，10132SPa					（MPa）
2	LZB-2	0.4~4ml/min	6~60ml/min	160	1.5:2.5	2.5:4	-20~+120	≤0.4
		0.6~6ml/min	10~100ml/min
		1.0~10ml/min	16~160ml/min
		1.6~16ml/min	25~250ml/min
3	LZB-3	2.5~25ml/min	40~400ml/min
		4~40ml/min	60~600ml/min
		6~60ml/min	100~1000ml/min
		10~100ml/min	160~1600ml/min
4	LZB-4 LZB-4F	（1~10）L/h	（16~160）L/h
		（1.6~16）L/h	（25~250）L/h
		（2.5~25）L/h	（40~400）L/h
6	LZB-6 LZJ-6F	（2.5~25）L/h	（40~400）L/h
		（4~40）L/h	（60~600）L/h
		（6~60）L/h	（100~1000）L/h
10	LZB-10 LZJ-10F	（6~60）L/h	（100~1000）L/h			2.5		≤0.6
		（10~100）L/h	（160~1600）L/h
		（16~160）L/h	（250~2500）L/h
15	LZB-15 LZJ-15F	（16~160）L/h	（0.25~2.5）m3/h	350
		（25~250）L/h	（0.4~4）m3/h
		（40~400）L/h	（0.6~6）m3/h
25	LZB-25 LZJ-25F	（40~400）L/h	（1~10）m3/h
		（60~600）L/h	（1.6~16）m3/h
		（100~1000）L/h	（2.5~25）m3/h
40	LZB-40 LZJ-40F	（160~1600）L/h	（4~40）m3/h	430
		（250~2500）L/h	（6~60）m3/h
50	LZB-50 LZJ-50F	（0.4~4）m3/h	（10~100）m3/h	450
		（0.6~6）m3/h	（16~160）m3/h
80	LZB-80 LZB-80F	（1~10）m3/h	（50~250）m3/h	500				≤0.4
		（1.6~16）m3/h	80~400）m3/h
100	LZB-100 LZB-100F	（5~25）m3/h	（120~600）m3/h
		（8~40）m3/h	（200~1000）m3/h

LZB系列玻璃轉子說明書

下一篇金屬管浮子流量計

上一篇法蘭微小型金屬轉子流量計

熱品推薦 / Hot product

: 金屬管轉子流量計標準水平

BTLZ系列智能型金屬管轉子流量計是基于浮子位置測量的一種變面積流量?jī)x表。采用全金屬結構，具有體積小、壓損小、量程比大（10~20：1）、可選帶HART通訊功能的變送器，安裝維護方便等特點，廣泛應用于各行業復雜、惡劣環境下，對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。

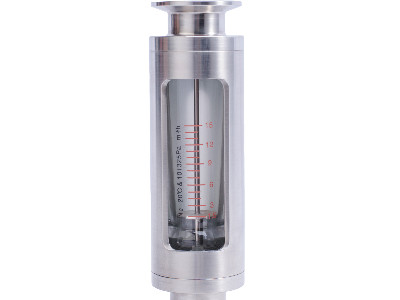

: 全不銹鋼型玻璃轉子流量計
