電磁流量計在化工、紡織、冶金、環保等行業有非常高的運用，其中插入式電磁流量計得到很多人的喜愛，這和他結構簡單，輕便，制造成本低，壓力損壞小的特點是分不開的。今天貝特智能儀表的工程師就為大家分享一下插入式電磁流量計接線方法，希望可以幫助大家!

在談插入式電磁流量計接線方法之前我覺得有必要先和大家說一下插入式電磁流量計的原理，這樣可以幫助大家正確的理解后面的接線方法。關于插入式電磁流量計的優點推薦大家閱讀：插入式電磁流量計具有哪些優點?

插入式電磁流量計原理

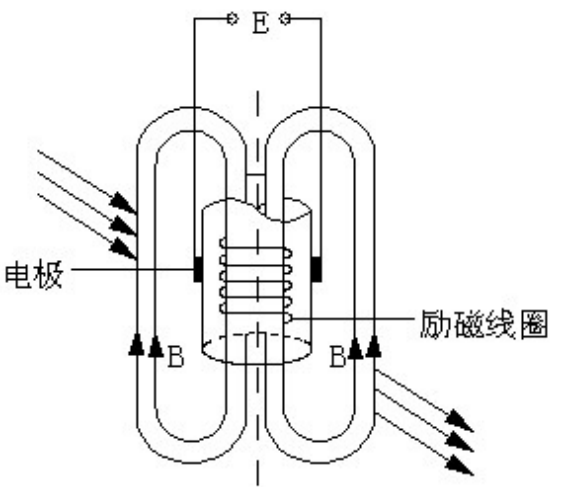

插入式電磁流量計它是應用法拉第電磁感應定律的原理制成的流速測量?jī)x表。下圖是是插入型電磁流量計基本工作原理的示意圖。

用一個長桿將一個小的電磁流量傳感器插入到被測量管道中規定的位置，導電流體垂直流過傳感器的工作磁場時(轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中便產生工作磁場)，相當于導體在磁場中作切割磁力線運動。

根據法拉第電磁感應定律可知，在導體的兩端產生感應電動勢。此感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度 B、兩極間距離 L 和流體的平均流速呈正比

插入電磁流速傳感器規定插入點有兩種方法，一是插入到被測管道的軸線上;二是插入到管道內壁約為管道 0.121D處，D 為管道直徑，一般小于 DN400 的管道可插到被測管道的軸線上，此時電磁流速傳感器測量流速傳感器測量流速為管道流速，管道的平均流速應由流速乘以一個系數 K。

插入電磁流速傳感器工作磁場強度和兩電極的距離在制造時已經確定，同時，被測管道的截面積也得出，所以，插入電磁流量傳感器的輸出電動勢大小即可代表流量大小。

插入式電磁流量計接線方法

電纜的敷設分明數和暗數兩種，采用哪種數設要視現場具體情況而定。

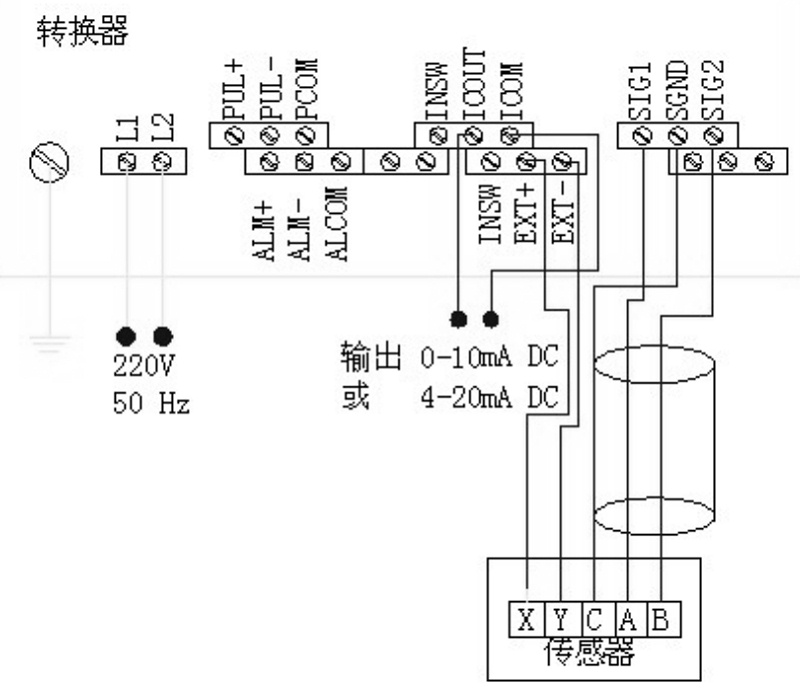

下圖為插入式電磁流量計接線圖。由圖可知，傳感器和轉換器之間有兩根電纜。一根是轉換器向傳感器提供勵磁電流的勵磁線，一根是傳感器向轉換器輸出電動勢的信號線。

電纜的敷設和接線注意以下幾點：

①信號電纜不應于外界大電流動力電纜近距離平行敷設。信號電纜一般應通過穿線鋼管與外界電纜電氣屏蔽。穿線鋼管應與大地線連接。

②明敷設時，信號電纜與動力電纜應有 1 米以上的距離。信號電纜與勵磁電纜也應保持一定距離。穿鋼管敷設時，勵磁電纜也應分別穿管。

③傳感器與轉換器的距離一般為 50米，特殊情況需要延長電纜時，應與本廠聯系。本廠出廠所配信號電纜和勵磁電纜型號為 RWP 型雙芯聚抓乙烯絕緣屏蔽護套電纜，規格為 2×32/0.2 外徑ф8mm，長度為 15 米。如特殊要求，請?jiān)谟嗀洉r(shí)向本廠注明。

④本廠不負責轉換器供電電源線和輸出電流與頻率電纜線。由于這兩種電纜要求的負載電流僅僅幾十到幾百個毫安，而且傳輸距離與現場到控制室距離有關，所以用戶可根據實際需要自行準備電源和輸出信號電纜。

⑤上圖所示轉換器和傳感器端子標示符一一對應接好線。

流量計接地

傳感器產生的流量信號非常微弱，通常為微伏或毫伏級。因此，防止外界電干擾的影響是用好流量計的一個重要因素。接地是解決電干擾影響的一個很有效的措施。傳感器接地要求主要是被測介質接地。傳感器和轉換器的接地端(端子“C”和流量信號電纜的金屬屏蔽網相連接，并通過插人桿與被測介質連接。當被測管道是非金屬管道時，為了保證良好的接地，可將傳感器接地端子直接與大地加一接地線。要求接地用電阻應小于 10Ω

以上就是插入式電磁流量計的原理和插入式電磁流量計接線方法，當我們?cè)谧龊昧髁坑?jì)的接線工作之后，在使用前也需要做一些工作，下面我做簡要的介紹。

使用前的準備工作

①安裝接線后，正式使用前應再次檢查安裝、接線是否正確。

②將傳感器上游流量控制閥門打開，再打開下游流量調節閥門，使流體排放數分鐘后，讓含在流體 中的氣體隨之排放。關閉下游流量調節閥門和上游流量控制閥門，讓管道內充滿流體，但不流動。

③用萬用電表檢查傳感器以下技術指標：

A 勵磁端子“X”、“Y”與接地端子“C”之間電阻為無窮大。

B 接地端子“C”與插入桿之間的電阻為零。

C 萬用電表定在 x1KΩ檔，用黑試筆指端子“C”，紅筆分別指端子“A”、“B”，電阻值均為 10~30KΩ，并且有充放電現象。

④檢查所提供的電源電壓和頻率應符合轉換器安裝使用說明書的規定，接通轉換器電源。

⑤用萬用電表直流電壓 2.5V 或 10V 檔測量傳感器接線端子“X”和“Y”之間的電壓，萬用電表指針有的 1 秒數次的低頻擺動現象。說明傳感器勵磁系統工作正常。

調整與使用

①如果被測管道流量大小已知，可根據被測管道內流量大小和轉換器安裝使用說明書量程設定方法，設定好流量量程。

②準備工作完成后，先打開傳感器上游流量控制閥門，再緩緩的打開下游流量調節閥門，觀察轉換器顯示流量應由小到大變化。如果顯示為負值，應斷電源將信號線“SIG1”和“SIG2”互換。

③根據實測流量重新按需要參照轉換器安裝使用說明書所述攤設定流量量程值和憾器系數。

④如果傳感器安裝在露天或埋在地下，接好崛器端子線后，可用本廠所附密撇將其密封。

⑤將傳感器上游流量控制閥門打開，于打開下游流量調節閥門，使流體排放數分鐘后，讓含有流體中的氣體隨之排放。關閉下游流量調節閥門和上游流量控制閥門，讓管道內充滿流體，但不流動，按轉換器安裝使用說明書所述的方法進行儀表調零。

⑥打開上游流量控制閥門，然后再緩緩開啟下游流量調節閥門，滿足要求后即可投入運行。流量計算公式

以上就是關于"插入式電磁流量計接線方法分享!(干貨)"的全部?jī)?nèi)容希望可以幫助大家，另外我們貝特的工程師還會繼續為大家持續更新更多關于電磁流量計的知識，您可以持續關注我們。
