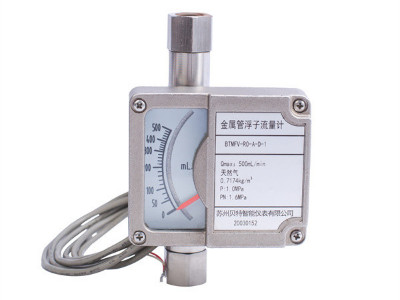

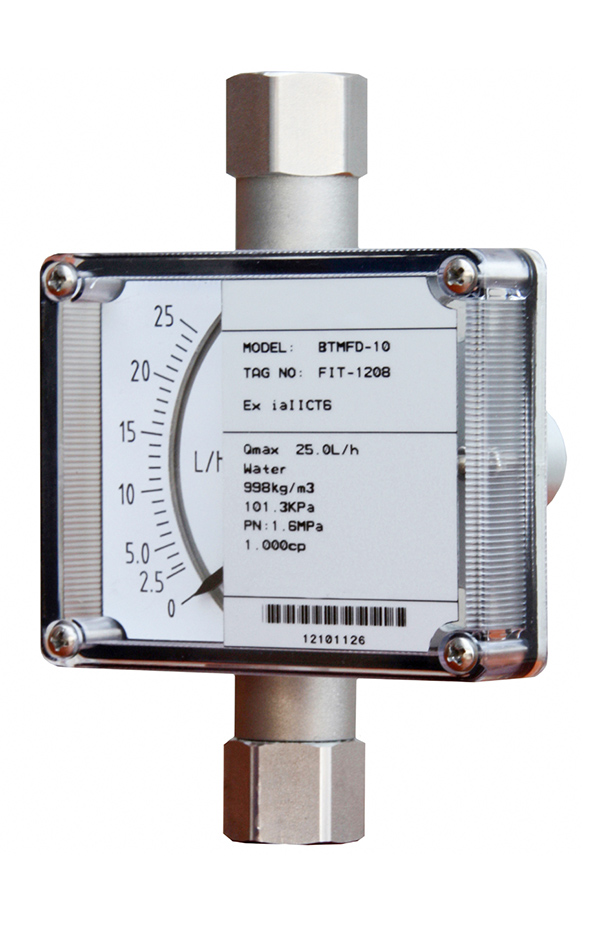

螺紋微小型金屬轉子流量計

BTMF系列微小型金屬管浮子流量計是基于浮子位置測量的一種變面積流量?jī)x表。全新的設計使微小流量的測量成為可能。特別適合液體和氣體微小流量的測量。采用全金屬結構，具有體積小、壓損小、量程比大（10：1），廣泛應用于各行業復雜、惡劣環境下、對微小流量、低流速、各種苛刻介質條件的流量測量與過程控制，特別適合測量混濁，不透明或腐蝕性流體。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

BTMF系列微小型金屬管浮子流量計，針對不同的用戶需求、不同場合，有多種測量形式供用戶可選；按輸出形式分有就地指示型、遠傳輸出型；按防爆要求分類，又可分為普通型、本質安全型兩種。

BTMF系列微小型金屬管浮子流量計遠傳部分采用了無接觸無磁滯檢測磁場角度變化的磁測傳感器、并配以高性能MCU，兩線制 4～20mA遠傳輸出，可通過上位機軟件對流量計進行線性校正等參數設置。該型智能信號變送器具有很高的精度和可靠性，具有性價比高，完全可以取代進口同類型儀表。

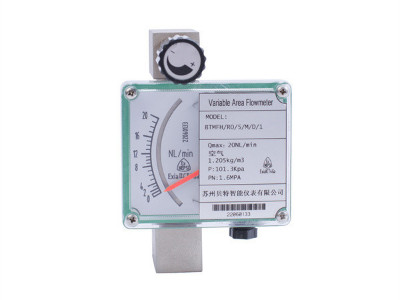

BTMF系列微小型金屬管浮子流量計的設計制作還考慮了用戶工藝流向要求，有BTMF-V為下進上出安裝型、BTMF-H為側進側出安裝型。

introduction

產品特點

貝特-智能儀表直供廠家

下限可測量流量范圍 / Flow range 0.1 to 1 l/h water
一
側進測出型帶出口針閥或進口針閥 / Needle valve
二
可帶兩線制4-20mA模擬量輸出 / Output （24VDC供電）
三
可選配套恒流閥 / Constant flow valve
四

安裝間距 / Installation pitch 安裝距離下限為90mm（側進側出型）
五
全不銹鋼結構 / structure
六
使用環境溫度范圍 / temperature range -40 -- +80℃
七
阻尼時間設置范圍 / Setting range 0-10秒可設
八

精度 / Precision <±2.5%,溫飄:< ±0.1%/10℃
九
全部組態操作 / operation 可通過隔離型USB-UART轉換器及上位機軟件對流量計進行全部組態操作
十
可以設置主要參數 / parameters 通過流量計上的四個按鍵并連接外置液晶顯示器，可以設置主要參數
十一

技術參數

貝特-智能儀表直供廠家

測量范圍	水 (20℃) 1～3000 l/h
測量范圍	空氣（0.1013MPa 20℃） 0.5～90000 l/h
量程比	10:01
精度等級	2.5級/4.0級
工作壓力	PN16MPa
介質溫度	標準型 -40℃～+120℃
環境溫度	-40℃～+80℃
介質粘度	1/4” NPT, 3/8” NPT 1/2” NPT≤5mPa.s
介質粘度	3/4” NPT，1” NPT ≤250mPa.s
輸出標準信號	二線制4～20mA(24VDC供電)
供電	24VDC±20%
連接方式	側進測出型：1/4” NPT
連接方式	下進上出型：1/4” NPT, 3/8” NPT, 1/2” NPT，3/4” NPT，1” NPT內螺紋
電氣接口	M8×1或用戶提供規格
防護等級	IP65
防爆標志	本安型：ExiaIICT3～6

產品尺寸

貝特-智能儀表直供廠家

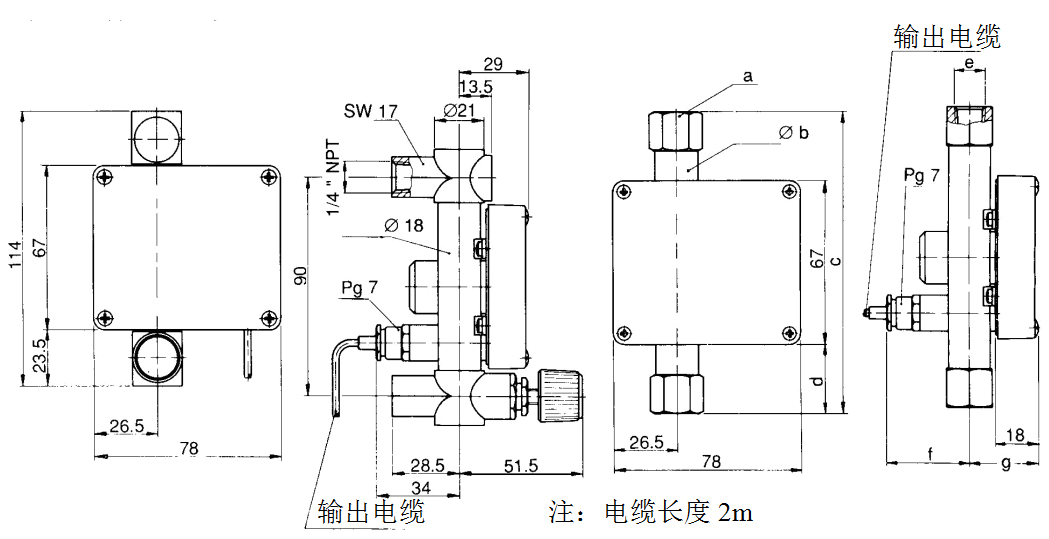

法蘭微小型金屬轉子流量計外形尺寸

微小型金屬管浮子流量計使用說明書.doc
