由于插入式電磁流量計具有結構簡單、輕便、成本低、壓力損壞小的是節能儀表，也是提高經濟效益和管理水平的重要工具，因此被各大企業使用。但是很多企業由于沒能正確的安裝，導致插入式電磁流量計并沒有發揮其真正的優勢。那么插入式電磁流量計的正確安裝方式是怎么樣的呢?下面貝特儀表的工程師來給大家分享一下正確的安裝方式。

插入式電磁流量計的正確安裝方式

插入式電磁流量計原理

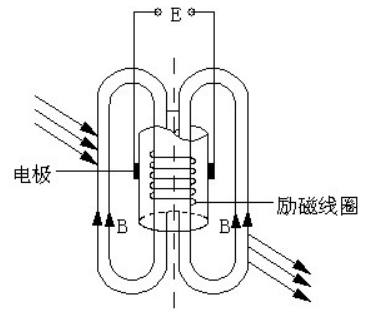

傳感器實際上是一種液體流速測量?jī)x表。它是應用法拉第電磁感應定律的原理制成的流速測量?jī)x表。下圖是插入型電磁流量計基本工作原理的示意圖。

用一個長桿將一個小的電磁流量傳感器插入到被測量管道中規定的位置，導電流體垂直流過傳感器的工作磁場時(轉換器向傳感器提供勵磁電流時，在勵磁線圈構成的勵磁系統中便產生工作磁場)，相當于導體在磁場中作切割磁力線運動。根據法拉第電磁感應定律可知，在導體的兩端產生感應電動勢。此感應電動勢由接觸流體的一對電極來檢測。電動勢的大小與磁感應強度 B、兩極間距離 L 和流體的平均流速呈正比。

即E=B·L·V(伏)

式中：E——感應電動勢， 伏;

B——磁場強度，特斯拉;

L——兩電極間距離，米;

V——流過電磁流速傳感器的流速(亦即代表被測管道規定插入點的質點流速)，米/秒

K——系數。

插入式電磁流量計組成

測量頭(或測量管)：測量頭(測量管)處于管道被測流流速質點處，用來檢測該點的流速。測量頭(或測量管)由絕緣材料制成的端頭或者導管，在其上裝有一對電極。除電極的端頭或測量管內壁外，其它部分與被測流體絕緣狀態。

勵磁系統：勵磁系統的作用是產生一個工作磁場。它由勵磁線圈和鐵芯所組成。它被絕緣密封到插入桿內。

插入桿：由不銹鋼材料制成。測量頭東測量管固定在插入桿內。勵磁引線和電極引線通過插入桿與被測介質密封并連接到接線盒中。插入桿上焊有方向指示桿，用以在安裝時保證工作磁場、流速和電極連線三者互相垂直，符合法拉第電磁感應定律的要求。

接線盒：接線盒位于傳感器上部。接線盒內接線端子起傳感器和轉換器相互連接作用。

安裝底座：安裝底座是焊接在被測管道上，用來與安裝球閥連接、插入電磁流量計傳感器的部分。

密封機構：由不銹鋼材料制成的壓緊螺紋座、壓緊螺母、橡膠墊圈和定位螺釘?shù)冉M成。用以密封插入電磁傳感器，使之能夠承受一定的工作壓力。

插入式電磁流量計組成安裝

安裝環境的選擇

①應盡量遠離具有強電磁場的設備，如大電機、大變壓器等。

②安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。

③安裝環境應便于安裝和維護。

安裝位置的選擇

①安裝位置須保證管道內始終充滿被測流體。

②選擇流體流動脈沖小的地方。即應遠離泵和閥門、彎頭等局部阻力件。

③測量雙相(固、液或氣、液)流體時，應選擇不易引起相分離的地方。

④應避免測量部位出現負壓。

⑤被側管道直徑或周長容易測量，并且橢圓度應較小。直管段長度傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于 5D。D 為被測管道通徑。

流量控制閥門和調節閥門

流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。

安裝底座的焊接

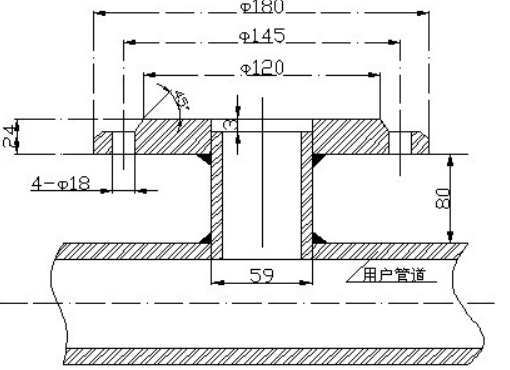

安裝底座與被測管道的焊接下圖所示。

焊接的技術要求如下：

①安裝底座 63 管子的軸線與被測管道的軸線相互垂直。

②采用不銹鋼焊條平焊。焊后保證法蘭端面與管軸線平行，焊縫牢固，能承受 1.6Mpa 壓力無滲漏現象。

③被測管道開孔尺寸與安裝底座的通孔外徑一致。

傳感器安裝

安裝前傳感器的檢查

a 安裝前用酒精棉球或清潔的細紗布輕輕地，仔細地擦除傳感器測量頭部?jī)蓸O表面的油脂、灰塵等贓污物質。但不得用堅硬的東西損傷電極表面和絕緣材料。

b 安裝前用萬用電表檢查傳感器，符合以下技術指標：

①勵磁線圈阻值檢查：用萬用電表測接線盒內“X、Y”端子之間的電阻值約為 40 左右。如所測阻值為無窮大，則線圈斷路;如阻值為零，則線圈短路。

②電極對端子之間電阻：接線盒內端子“A、B”分別對測量頭或測量管內的兩電極一個為零。若一個為無窮大或全為無窮大，均是有故障。

③絕緣電阻檢查：勵磁線圈、信號端子與插入桿之間電阻為無窮大。端子 C 對插入桿電阻為零。用萬用電表測量接線端子“A、B”對“C”和“X、Y”對“C”之間電阻為無窮大，端子對“C”對插入桿之間的電阻為零。端子“A、B”對端子“X”和“Y”之間電阻為無窮大。

以上就是關于"插入式電磁流量計的正確安裝方式"的相關內容，如果您還沒有看懂您可以點擊下載：插入式電磁流量計說明書.pdf了解更多。如果您近期想購買插入式電磁流量計有人可以聯系我們貝特智能，我們會給您提供服務。
