氣體渦街流量計介紹

產品細節：

渦街流量計采用渦輪進行測量。它先將流速轉換為渦街的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率-電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦街流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1，精度在±1.0%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。

工作原理：

在流體中設置非流線型旋渦發生體(阻流體)，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼旋渦。

在旋渦發生體下游形成交替有規律的旋渦列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，根據卡曼渦街原理，有如下關系式:

f=StV/d 公式(1)

式中：

f-發生體一側產生的卡門旋渦頻率HZ

St-斯特勞哈爾數(無量綱數)

V-流體的平均流速 (m/s)

d-旋渦發生體的寬度 (m)

由此可見，通過測量卡曼渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數(St)是無因次未知數，

下圖表示斯特勞哈爾數(St)與雷諾數(Re)的關系。

在曲線表中St=0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數(K)，見式(2)

K=3600f/Q(1/m3) 公式(2)

式中：K=儀表常數(m-3)。

f=脈沖個數

Q=體積流量(m3)

產品規格：

口徑范圍：DN25～DN300(管道式)

介質溫度：0～70度(普通型);

環境溫度：-20～70度

測量精度：1.0%;1.5%

重 復 性：0.5%

本體材質：鋁合金、304

連接方式：法蘭連接;

輸出信號：脈沖;4～20mA;RS485;HART協議

防 爆：EXdIICT6GB

使用范圍：

氣體渦街流量計是一款真正的質量流量計，測量氣體時不需要溫度和壓力補償，測量方便，可以的到氣體的質量流量或者標準工況體積流量。量程比寬，抗震性能好，使用壽命長，傳感器沒有活動部件，不受震動的影響，安裝維修方便。在現場條件允許的情況下，可以實現不停產安裝和維護。

可測介質：天然氣、燃?xì)?、空氣、氧氣、氫氣、氮?dú)?、煤氣、煙氣、氨氣、沼氣、瓦斯、甲烷、丙烷?乙炔除外)

氣體渦街流量計參數

技術參數：

氣體渦街流量計功能、特點

產品功能：

表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

全新的數字濾波和修正功能使流量測量更加可靠。

電池供電型無需外接電源既可連續工作兩年以上。

全新點陣漢字液晶顯示，使用操作更方便。

產品特點：

1、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。安裝簡單，維護十分方便。

2、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

3、輸出是與流量成正比的脈沖信號，無零點漂移，精度高。測量范圍寬，量程比可達1：10。

4、壓力損失較小，運行費用低，更具節能意義。

5、在一定的雷諾數范圍內,輸出信號頻率不受流體物理性質和組份變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

廠家價格

貝特公司生產的渦街流量計主要廣泛應用于市政、石油、化工、冶金、制藥、熱電造紙、食品環保以及科研領域，并出口東南亞、南美、歐洲等。貝特公司的誠信、實力和產品質量獲得業界的認可。

如需了解氣體渦輪流量計價格，請撥打貝特儀表業務電話：400-839-1983，在確定您要的產品規格型號，貝特會為您提供準確的價格明細。

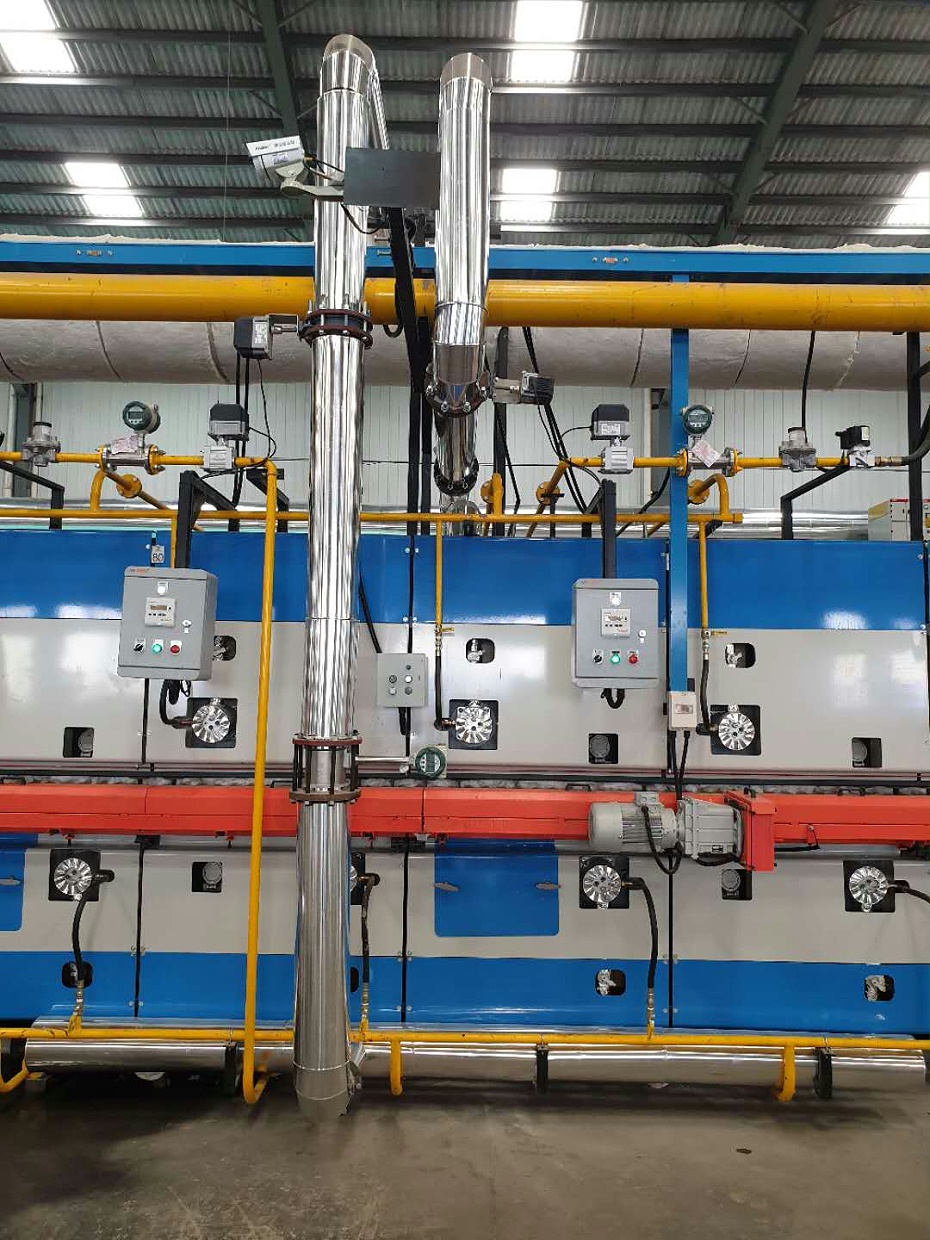

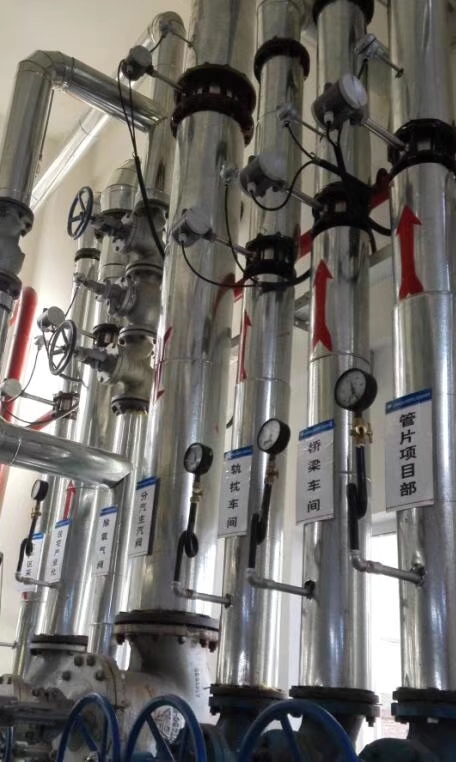

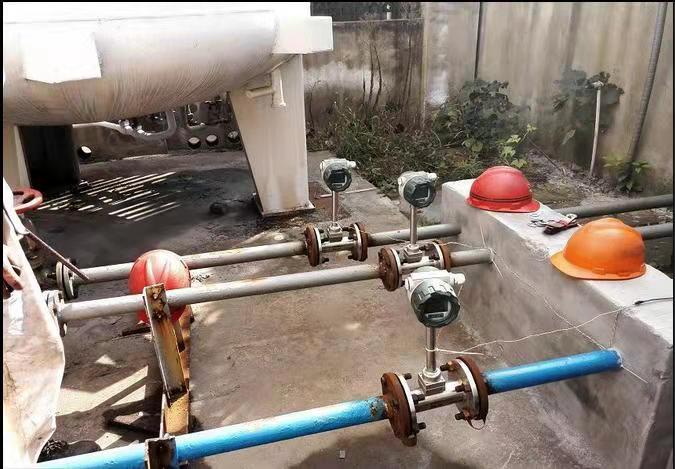

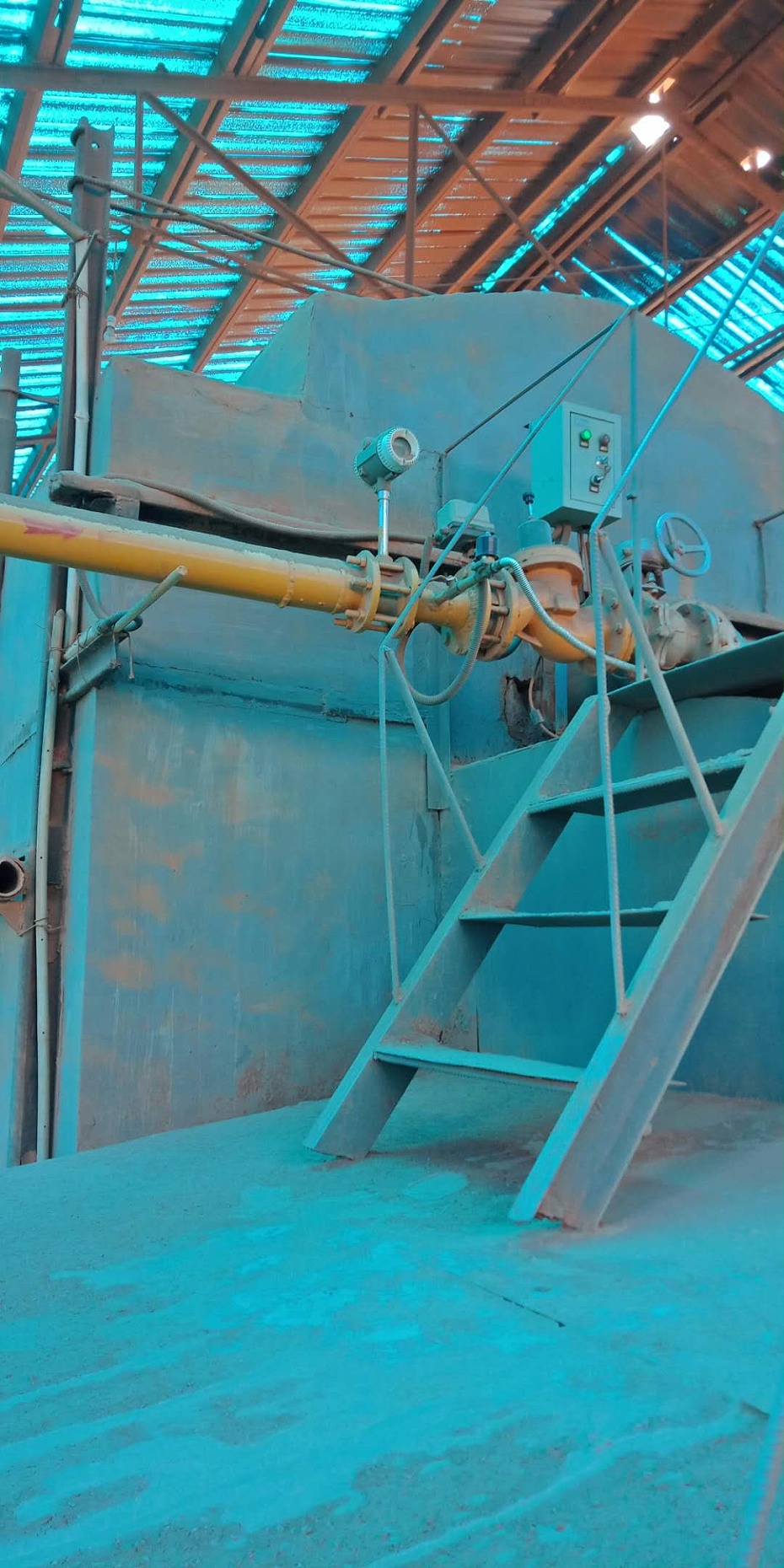

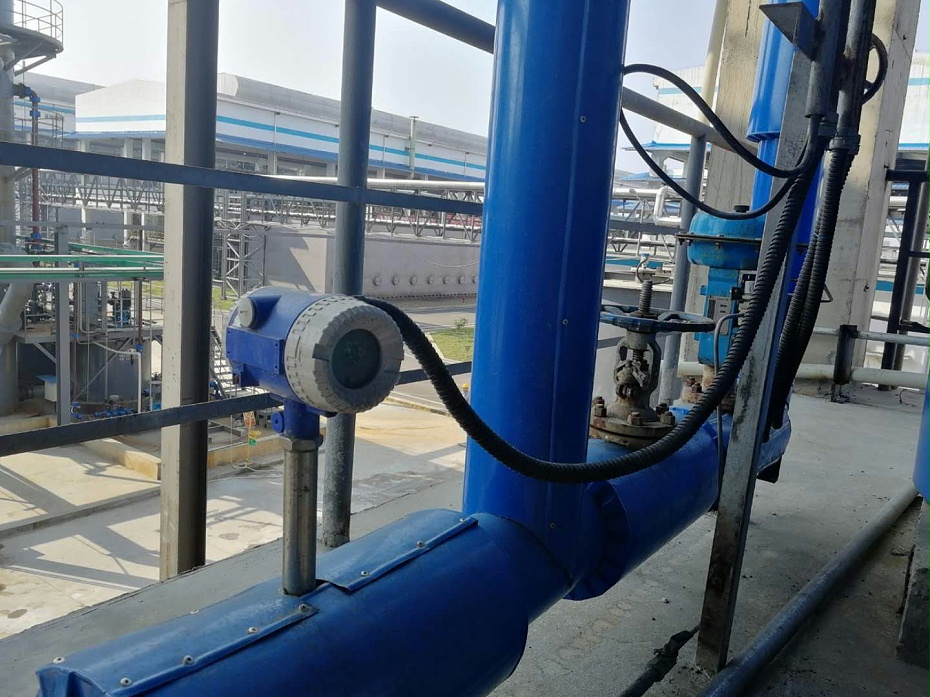

場景應用
