溫壓補償型氣體渦輪流量計集氣體渦輪流量傳感器與流量積算儀于一體，主要性能指標達到，是石油、化工、電力、冶金工業與民用鍋爐等燃氣計量和城市天然氣、燃氣調壓站計量及燃氣貿易計量的理想儀表。

工作原理

當氣流進入流量計時，首先經過特殊結構的整流器并加速，在流體的作用下，渦輪克服阻力矩和磨擦力矩開始轉動。當力矩達到平衡時，轉速穩定，渦輪的轉速與氣體流量成正比，并通過旋轉的發訊盤上的磁體周期性地改變磁場，從而使脈沖發生器輸出頻率與流速成正比的脈沖信號。轉換器中的微處理器對脈沖信號進行計數和計算處理得到工況流量，同時檢測介質的溫度和壓力，按體積修正模型將工況體積流量轉換為標準體積流量并進行累積得到標準體積總量。

計算公式

例如： DN40口徑氣體渦輪流量計，流量范圍5-50m3/h, F-1設置為0(瞬時量顯示mh，累積量顯示m3) , F-8設置為0.001, F-9設置為250ms,這就意味著每累積0.001 m的流量，就會輸出一個脈寬為250ms, 占空比為50%的當量脈沖，即上限頻率為1000/ (250*2)=2Hz，對應的流量上限為0.001 * 2*3600-7.2 m3/h，當瞬時流量大于7.2 m3/h時，輸出當量脈沖的頻率仍為2Hz，即輸出飽和。

儀表系數補償，即對儀表系數K (見P16)進行多點折線修正，共可1置6, (F, K) (i=1, 2, 。。。。。，6)

(1) F，為原始頻率，與流量成正比，單位Hz;

К為修E頻率點上t 系數，無量綱，與儀表系數K (P9參數)的關系，其中K，是在F頻率點上的實際系數，一般由實流標定獲得。

(2)多點折線修正工作原理當前流量Q對應的頻率為F:

F. >F, (i=12。。。18) ，根據表內置入的具體參數， F為末尾一個修正點的頻率。

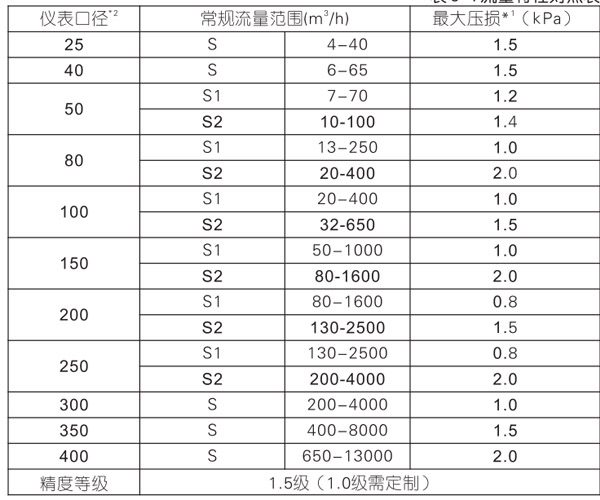

技術參數

說明

1上限壓損是流量計工作在上限流量點時的壓損，介質為空氣，常溫。

2DN20、 DN32、 DN65、DN125為非國標產品，需訂制。

安裝場所和要求

1、嚴禁流量計在線焊接管道法蘭，應先拆除流量計后，方可焊接。安裝流量計前應將管道內的雜物、焊渣、粉塵清理干凈。

2、為了便于維修，不影響流體正常輸送，建議依照上圖所示設置旁通管道。

3、為了防止雜質進入流量計，必須安裝過濾器。

4、流量計應水平安裝。建議在流量計后直管段后側安裝鋼制伸縮器(補償器) ，伸縮器必須符合管道設計的公稱通徑和公稱壓力的要求。伸縮器是作為管道應力的補償及方便流量計的安裝與拆卸。

5、如須垂直安裝時，應在訂貨時注明，產品需做相應配置。安裝使用時，氣流方向應從上至下。

6、流量計安裝在室外使用時，建議加配防護罩，以免雨水浸入或烈日暴曬，而影響流量計使用壽命。

7、流量計周圍不能有強的外磁場干擾及強烈的機械振動。

8、流量計需可靠接地，但不得與強電系統地線共用。

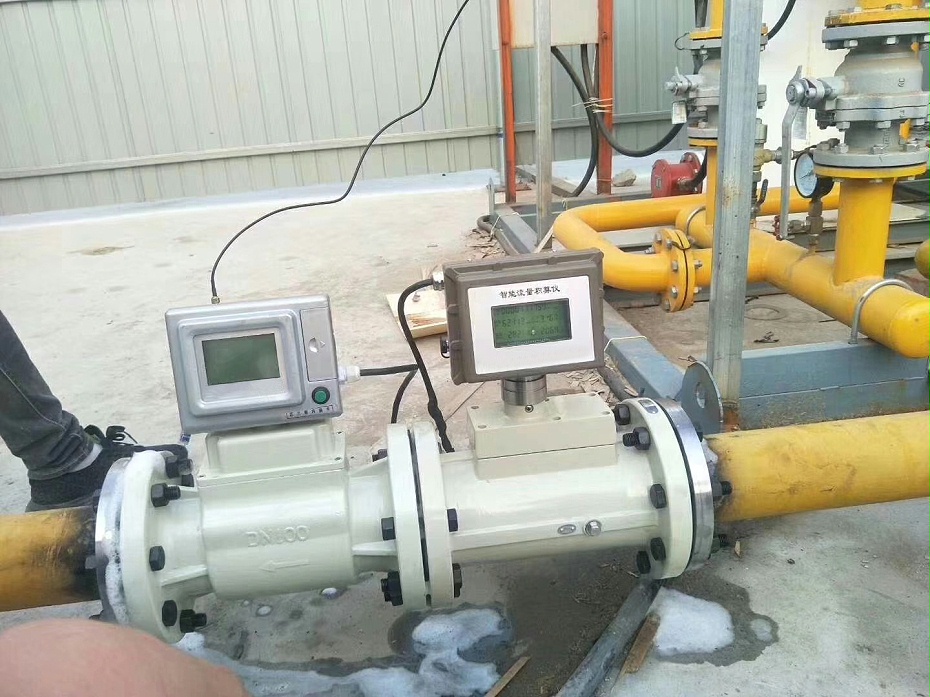

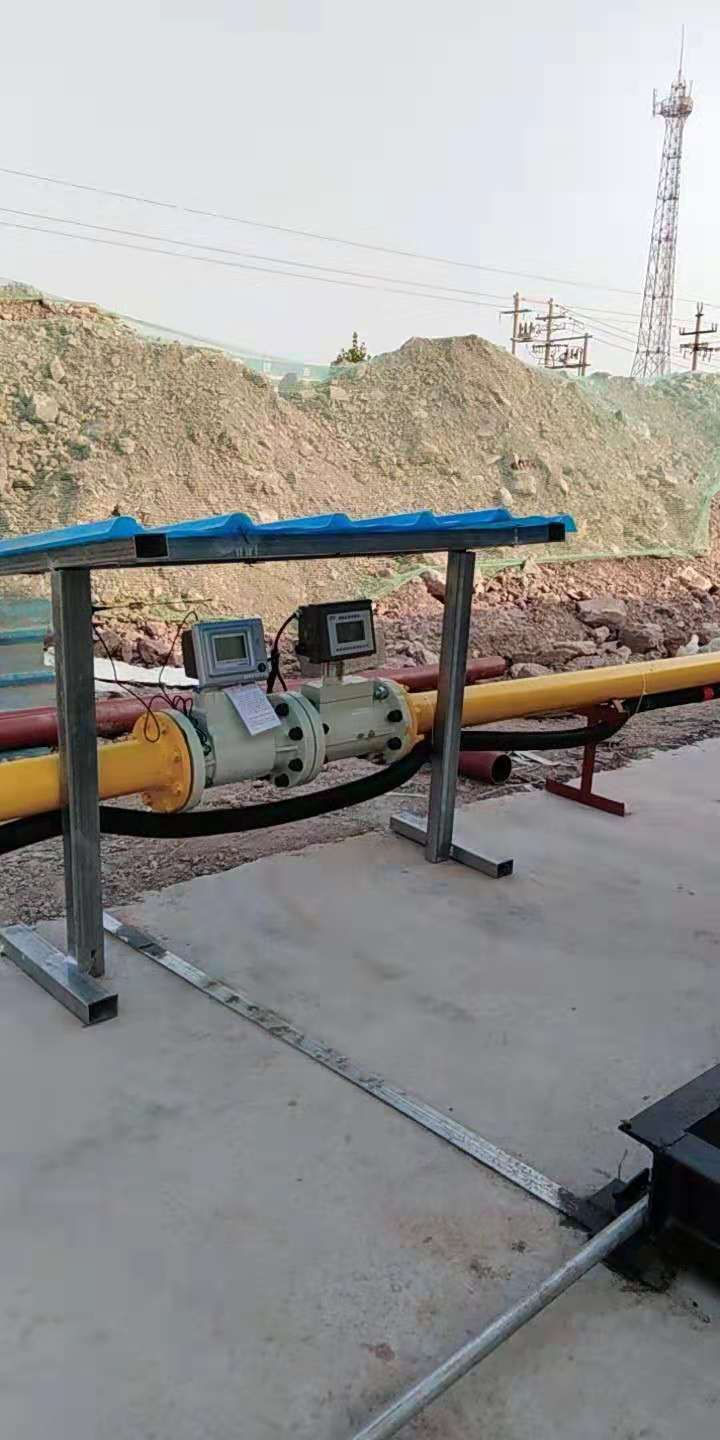

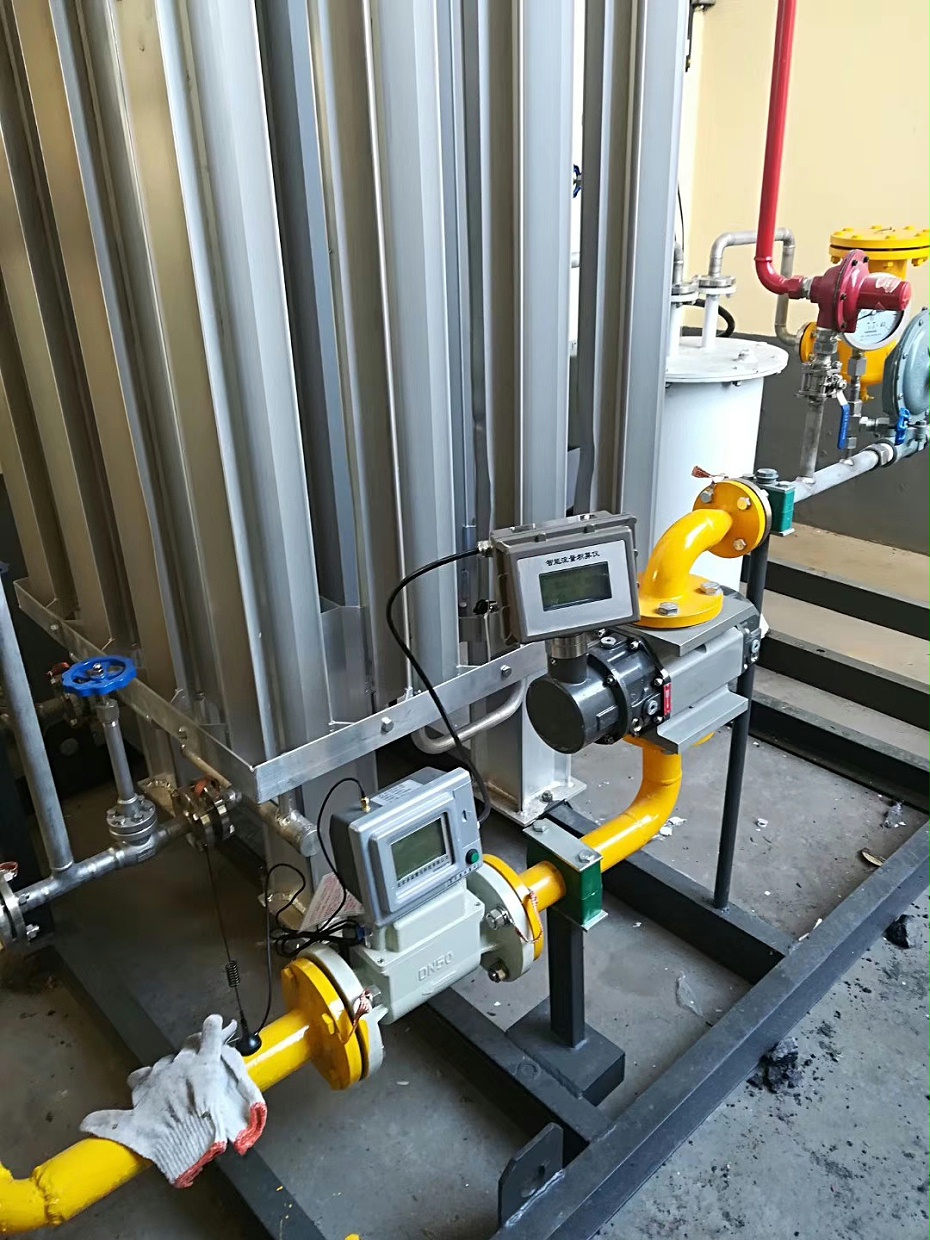

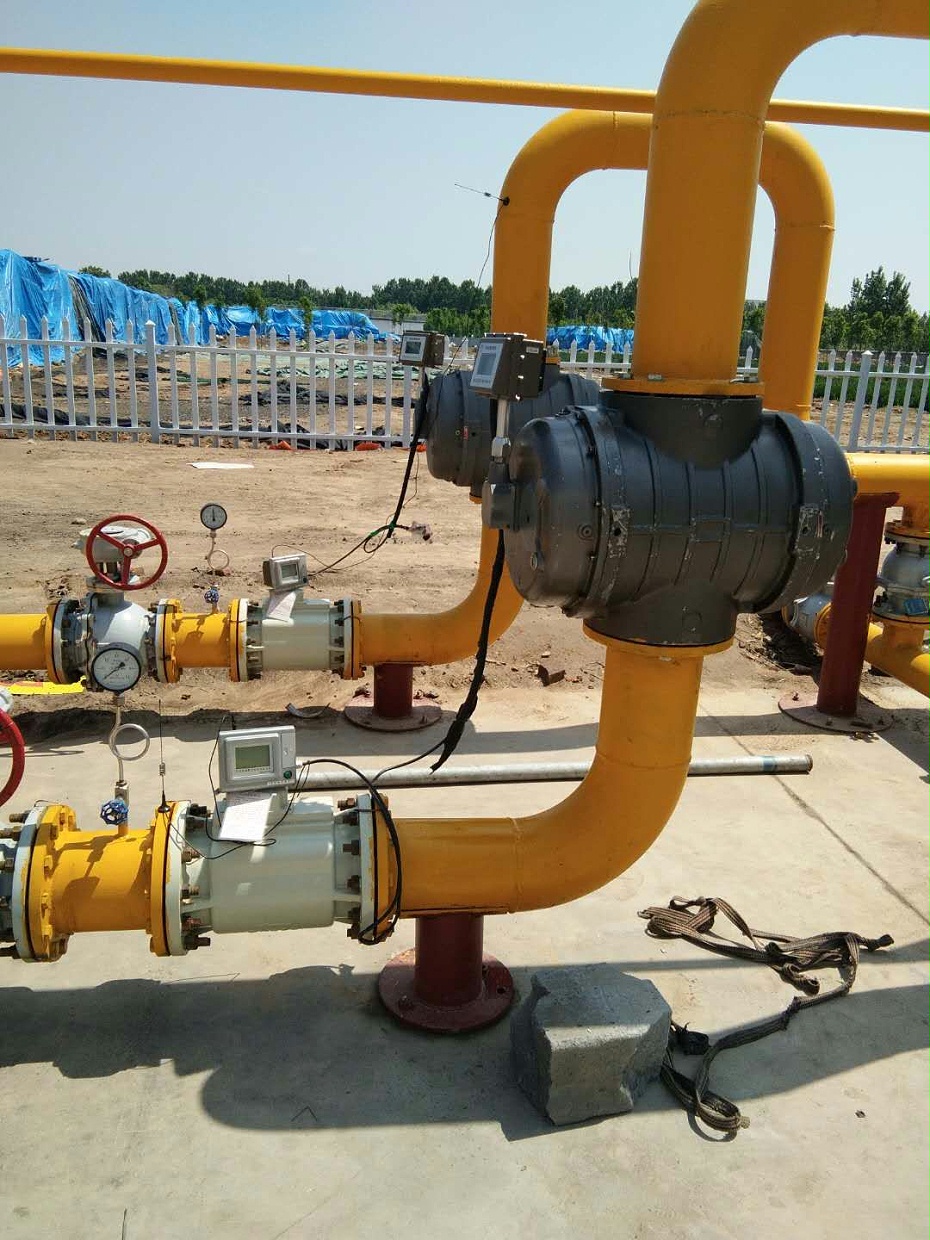

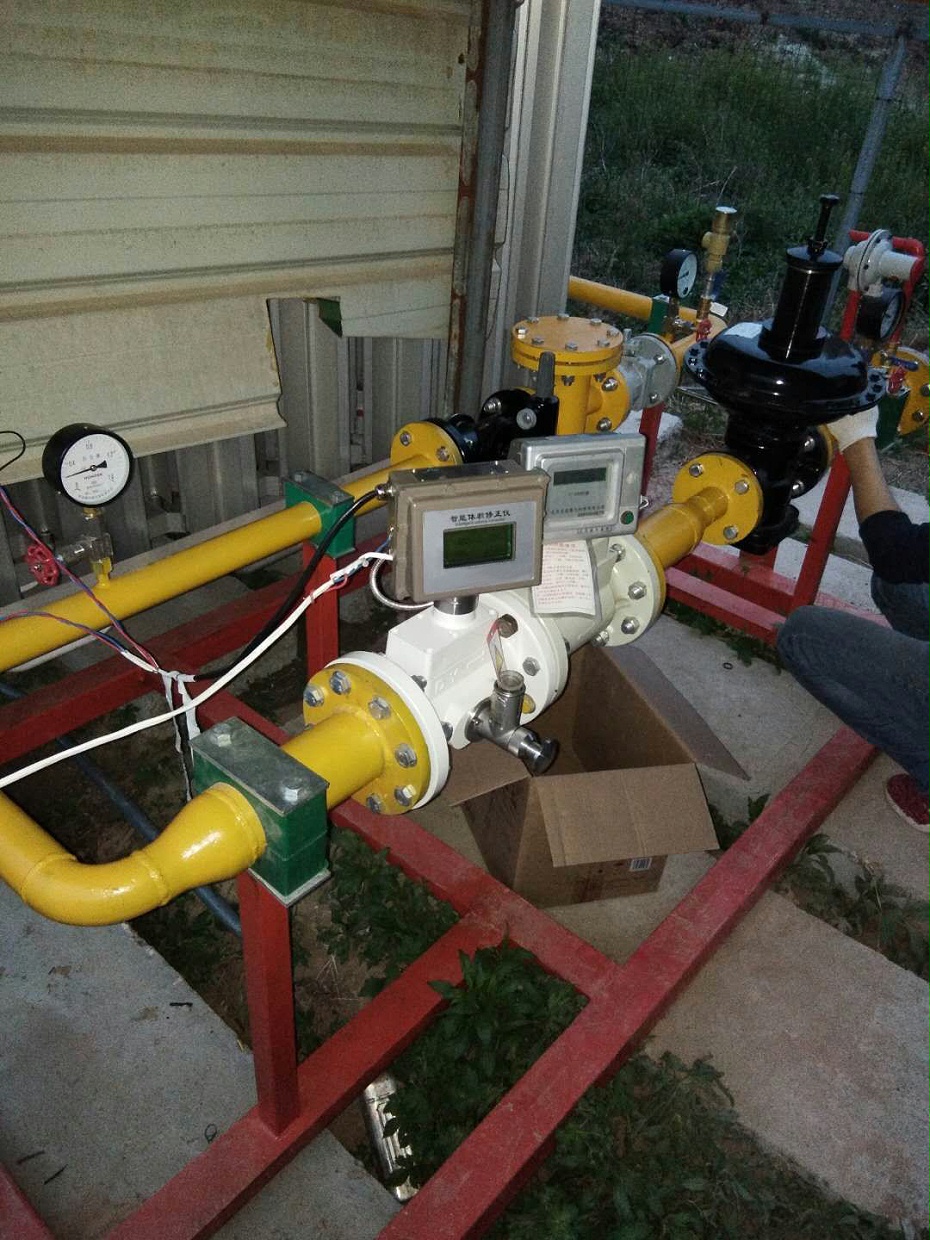

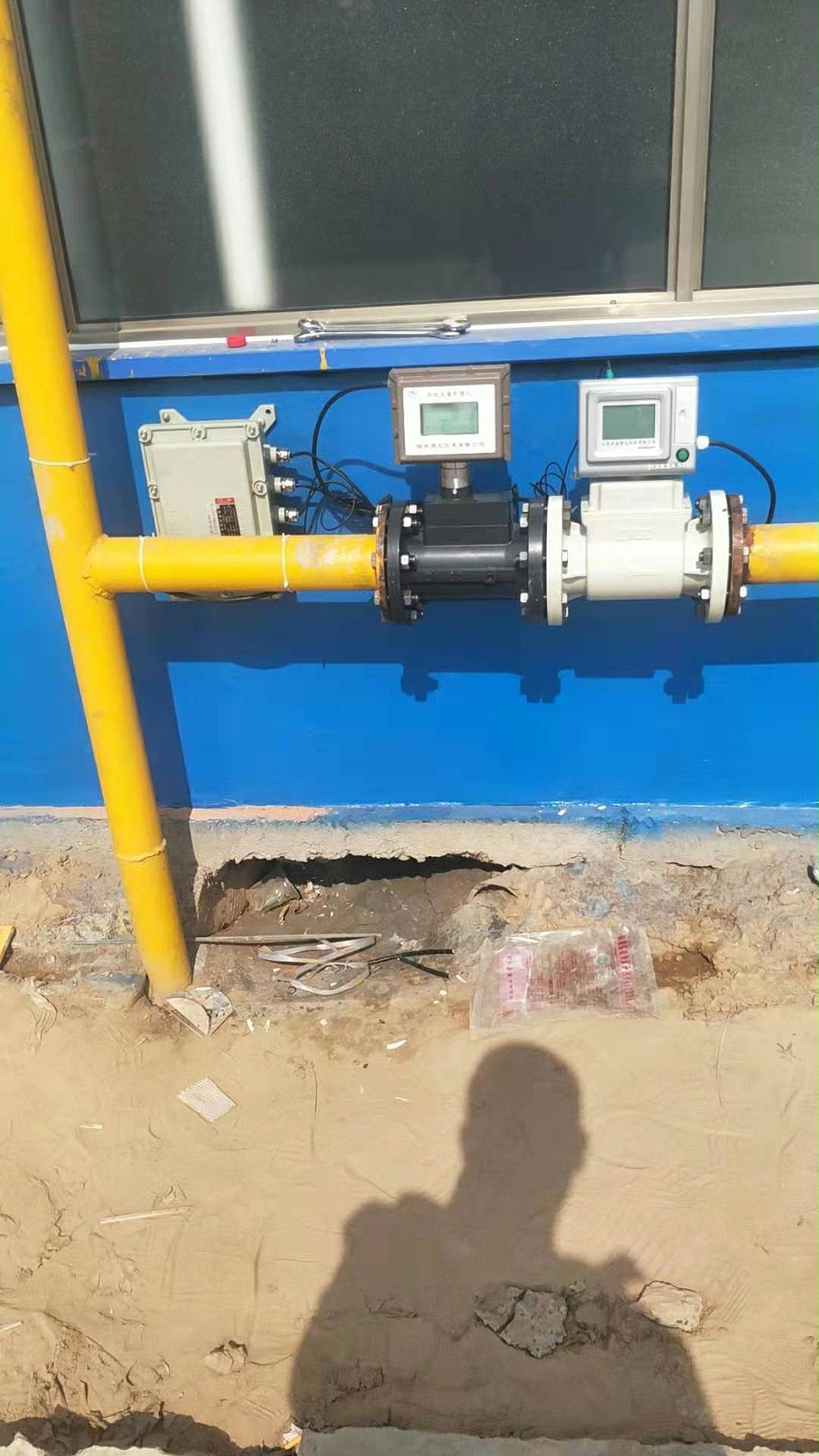

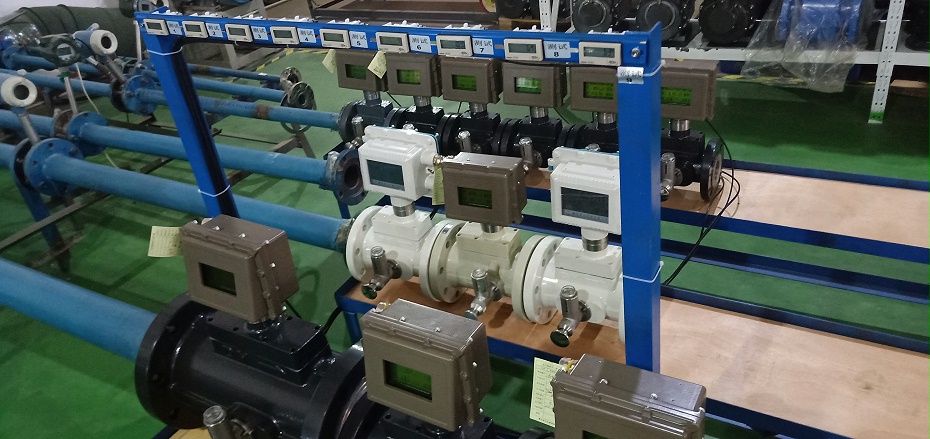

應用場景
