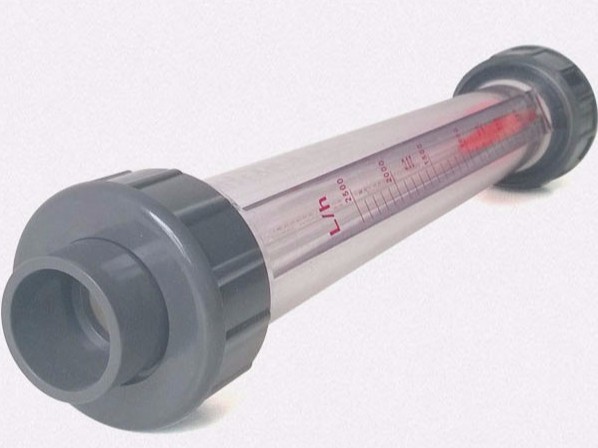

塑料轉子流量計

LZT-S系列塑管浮子流量計具有結構簡單、重量輕、耐腐蝕、不易破碎、無毒無味、使用方便等特點。主要用于化工、輕工、醫藥、食品、環保等部門中，用來測量液體的單相非脈動流的流量。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

流量計結構：主要有小端向下，大端向上垂直安裝的透明塑料錐管和錐管內可上下移動的浮子，與螺母、接管、導桿、止檔等構成。

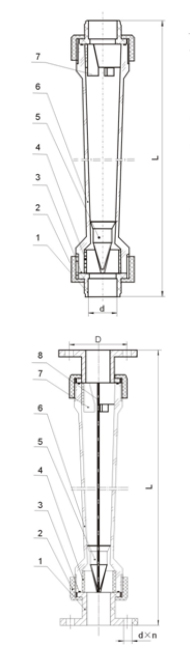

外形如圖：主要分短管型、長管型。根據連接方法又分插接管連接、螺紋連接和法蘭連接。

零件名稱及材料

序號	名稱	材料
1	接管	ABS
2	螺帽	ABS
3	“O型密封圈”	丁晴橡膠
4	下止檔	ABS
5	浮子	ABS包襯
6	錐管	PS
7	上止檔	ABS
8	導桿	316
注: 1、常規型接頭為ABS工程塑料沉插連接，也可用PVC沉插或ABS內螺紋連接； 2、導桿在特殊情況下可選用F46包襯304不銹鋼； 3、 “O”型圈也可選用氟橡膠等。

introduction

規格型號

貝特-智能儀表直供廠家

型號	測量范圍	介質	備注
LZT-15S (長管)	6-60L/h	水	不帶導 桿

	10-100L/h
	16-160L/h
	25-250L/h
	40-400L/h
	60-600L/h
LZT-25S (長管)	60-600L/h

	100-1000L/h
	160-1600L/h
	250-2500L/h
	300-3000L/h
LZT-40S (長管)	0.4-4m3/h

	0.6-6m3/h
LZT-50S (長管)	0.4-4m3/h

	0.6-6m3/h
	1-10m3/h
	1.6-16m3/h		帶導桿

LZT-100S LZT-125S LZT-150S	8-50m3/h		法蘭連接帶導桿



	12-60m3/h
	14-90m3/h
	18-120m3/h
	18-150m3/h
	22-180m3/h
	25-200m3/h

型號	測量范圍	介質	備注
LZT-15S (短管)	6-60L/h	水	帶導桿


	10-100L/h
	16-160L/h
	25-250L/h
	40-400L/h
	60-600L/h
	100-1000L/h
LZT-25S (短管)	100-1000L/h

	160-1600L/h
	250-2500L/h
	300-3000L/h
LZT-32S (短管)	0.4-4m3/h

	0.6-6m3/h
LZT-50S (短管)	1-10m3/h

	1.6-16m3/h
LZT-65S (短管)	5-25m3/h

	8-40m3/h
	12-60m3/h
LZT-80S	5-25m3/h		法蘭連接帶導桿



	8-40m3/h
	12-60m3/h
注：1.以上為常規流量，也做特殊流量。 2.流量計準確度等級4級，耐壓≤0.6Mpa,使用介質為水或濃度為30%以下稀酸或稀堿，溫度一般為0℃～40℃，短時間可用至65℃。

注意事項

貝特-智能儀表直供廠家

（1）安裝前，應把流量計出口接管拆開取出儀表內的泡沫或塑料管支撐物，再重新把接管安裝上去，注意在重新安裝時應把“O”型密封圈裝在接管凹槽內。
（2）流量計的接口可用配套的塑料管（ABS或PVC），用專用膠水粘合連接。也可以先與塑料法蘭連接，再問金屬法蘭連接。
（3）流量計必須垂直安裝（流量計中心與鉛垂線的夾角不超過5°）安裝高度應便于對浮子讀數，讀數時視線應與浮子讀數位置水平。
（4）流量計的上下游進出口的直管段應≥5倍儀表公稱通徑。
（5）如被測流體含有較大顆粒的雜質或贓物，應在流量計上游安裝過濾器。
（6）如被測液體是脈動流，造成浮子波動不能正常測量時，流量計上游應設置適當尺寸的緩沖器和定值器。
（7）盡量使用流量計的合適流量段測試流量（合適流量段一般是指上限流量的40%～70%）。

塑管浮子流量計說明書
