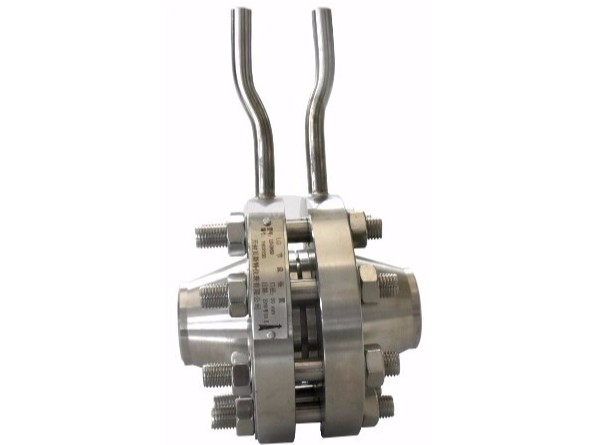

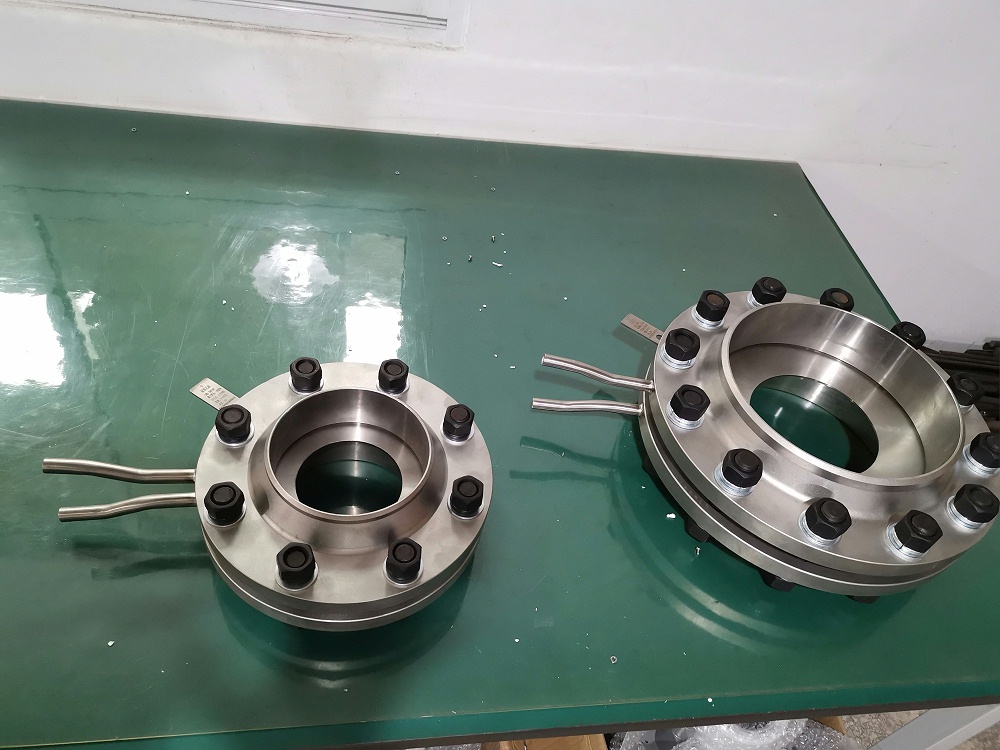

孔板流量計

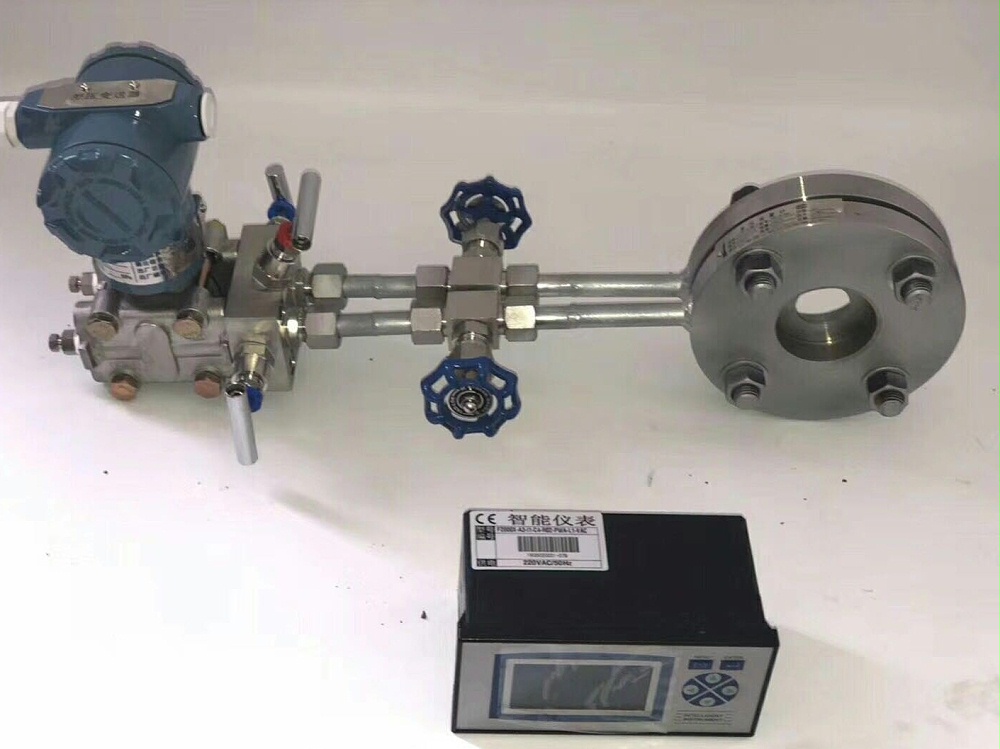

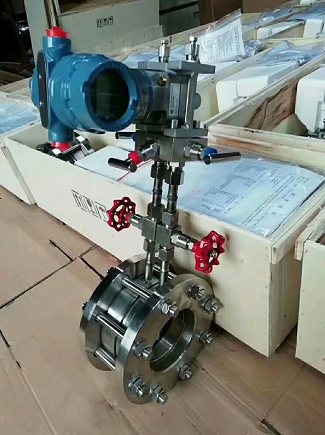

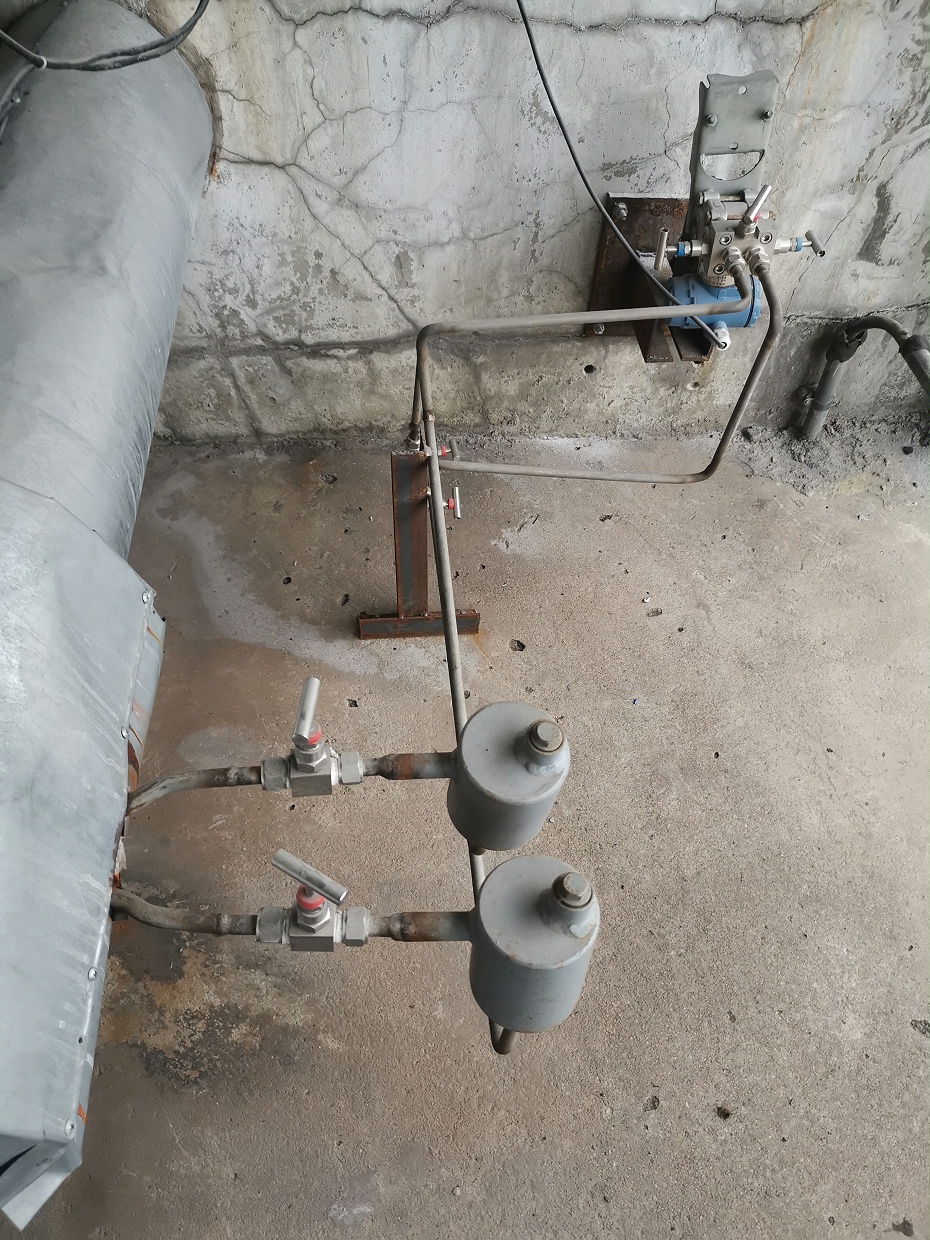

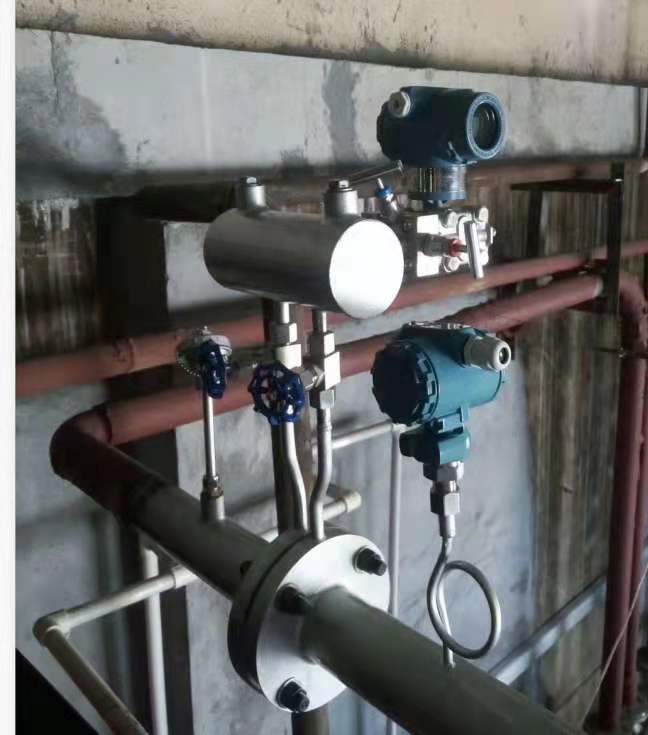

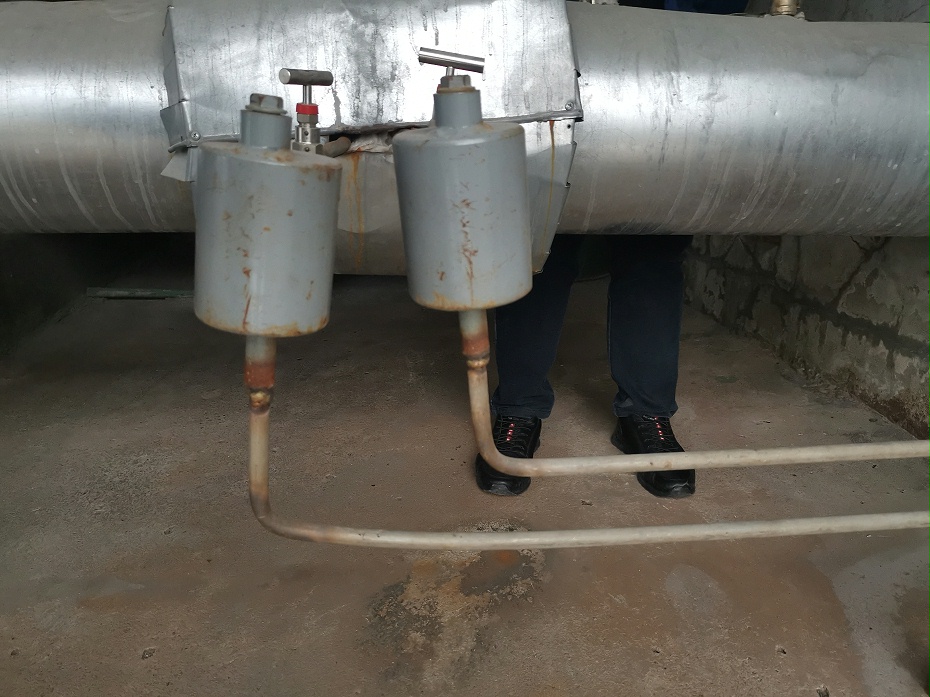

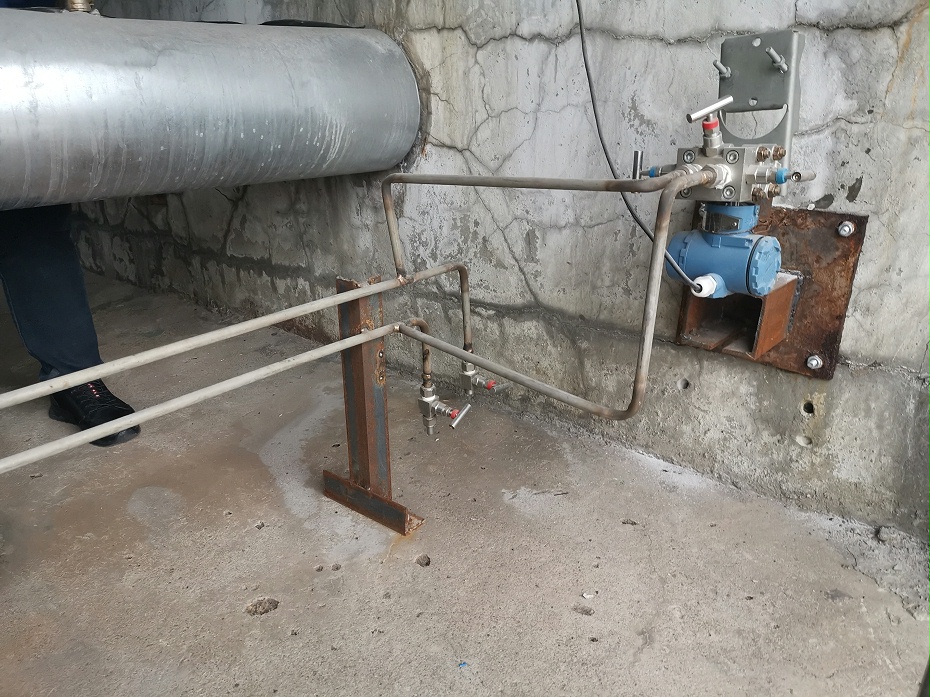

BTLGY系列一體化孔板流量計由標準孔板與多參數變送器組成。在冶金、化工、石油、電力工業系統連續測量介質溫度≤400℃的液體、氣體、蒸汽的流量，變送器可以直接顯示當前瞬時流量計、累積量、溫度、壓力等參數。變送器可以將瞬時流量信號轉換成比例的 4-20mA 模擬信號輸出。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小。這種測量方法以守衡定律和流動連續性定律為基準的。

智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，該采用的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

introduction

產品特點

貝特-智能儀表直供廠家

全金屬結構設計 / metal structure design 堅固的全金屬結構設計，適合各行業氣體、液體、蒸汽的測量。
一
表殼結構設計 / Case structure design 全新的表殼結構設計，無需增加部件即可應用于高溫環境。
二
測量 / Conical measuring tube 特殊設計的節流裝置結構，測量范圍更廣，測量線性更好。
三

連接方式多樣 / connection methods 可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
四
測量部分材料可選 / Material optional 不銹鋼、鈦、哈氏合金等材料。
五
簡易安裝 / Magnetic coupling system 安裝更簡單，可直接接差壓變送器和壓力變送器。

六

技術參數

一、用途

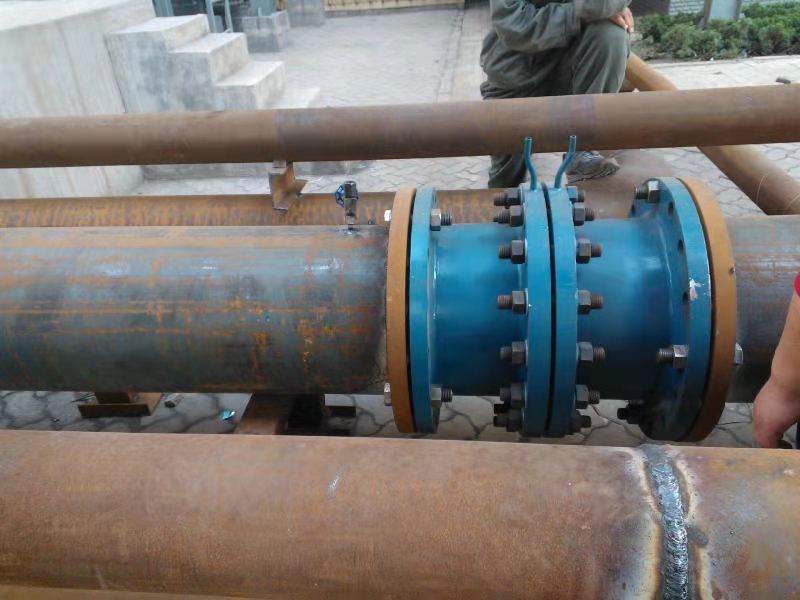

LG/FB型標準環室孔板、法蘭孔板節流裝置是無刻度的流量測量裝置，它與氣動、電動差壓變送器或雙波紋管差壓變送器配套使用。在冶金、化工、石油、電力工業系統連續 測量介質溫度 ≤ 400 ℃的液體、氣體、蒸汽流經孔板所產生的壓差，由變送器將該壓差訊號轉換成比例的輸出信號，再有二次儀表或調節器，對被測量流量進行記錄，指示或調節。

二、基本原理

在管道內部裝上孔板或噴咀等節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時，流束截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生產生靜壓力差（見圖1），該靜壓力差與流體過的流體流量之間有確定的數值關系、符合 Q=K 。根號 △ P 。用差壓變送器（或差壓計）測量節流件前后的差壓，實現對流量的測量。
