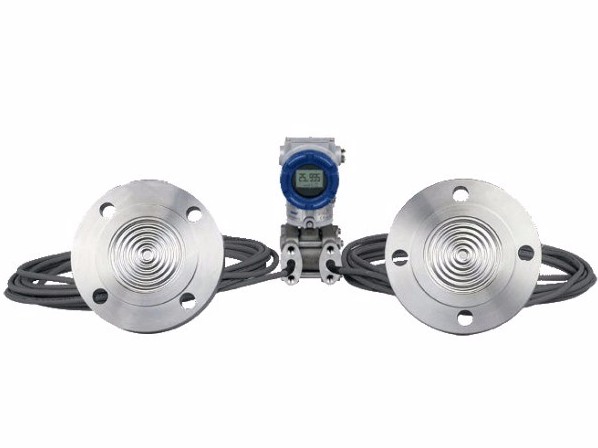

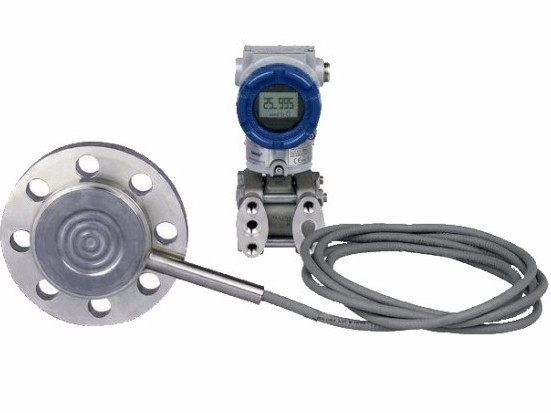

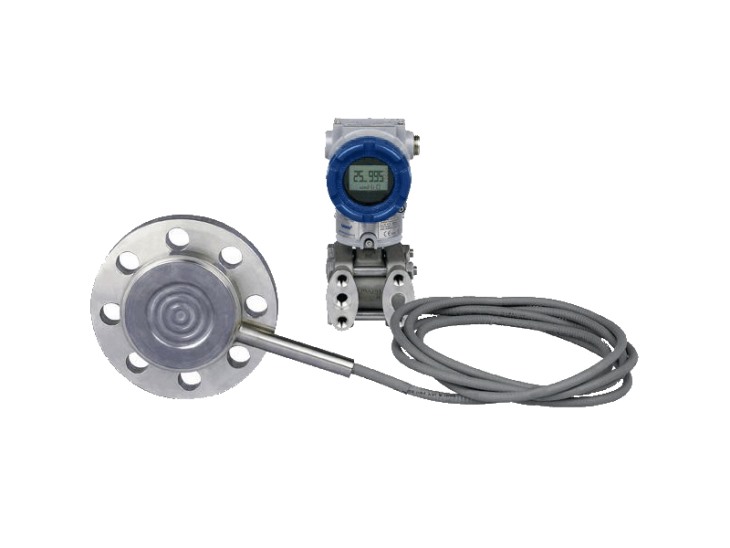

法蘭連接變送器

對于壓力/差壓變送器，可提供的安裝支架有兩種，安裝方式為典型安裝方式。用所提供的4個螺栓將壓力變送器固定于安裝支架。再通過U型螺栓將管裝支架（B1）和變送器固定于φ50mm左右的水平或垂直管上或用M10螺栓（用戶自備）將盤裝支架（B2）固定于儀表盤上。為了法蘭或過渡接頭方便與引壓管道連接，可轉動變送器的方向。如果轉動后法蘭仍然保持垂直，則不會引起零點的變化。如果法蘭轉為水平位置，那么所產生的零點的變化等于位置變化引起的液位差。此時，需要重新調整變送器零點。

在線咨詢

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

查看差壓變送器的電源是否接反了，電源正負極是不是接正確了。測量變送器的供電電源，是否有24V直流電壓;必須保證供給變送器的電源電壓≥12V(即變送器電源輸入端電壓 ≥12V)。如果沒有電源則應檢查回路是否斷線、檢測儀表是否選取錯誤(輸入阻抗應≤250Ω)等等。如果壓力變送器是帶表頭的，需要檢查表頭是否損壞(可以先將表頭的兩根線短路，如果短路后正常，則說明是表頭損壞)，如果是表頭損壞，則需另換表頭。如果是差壓壓力變送器出現問題，可將電流表串入24V電源回路中，檢查電流是否正常。如果正常則說明變送器正常，此時應檢查回路中其他儀表是否正常。電源是否接在變送器電源輸入端，把電源線接在電源接線端口上。

introduction

產品特點

貝特-智能儀表直供廠家

金屬結構設計 / metal structure design 堅固的全金屬結構設計，適合各行業氣體和液體的測量。
一
操作簡單 / Case structure design 全新的外殼結構設計，無需增加部件即可應用于高溫環境。
二
錐形測量管 / Conical measuring tube 特殊設計的金屬測量管，適合各種工況環境，測量范圍更廣，測量線性更好。
三

連接方式多樣 / connection methods 可提供法蘭、卡箍、螺紋等多種過程連接方式，適合大部分工廠應用需求。
四
測量材料可選 / Material optional 不銹鋼、鈦、哈氏合金、PTFE、FEP等材料。
五
安全認證 / Magnetic coupling system 接觸介質的膜片材料可選，防爆殼體可選，可明顯提高測量的精度和穩定性。
六

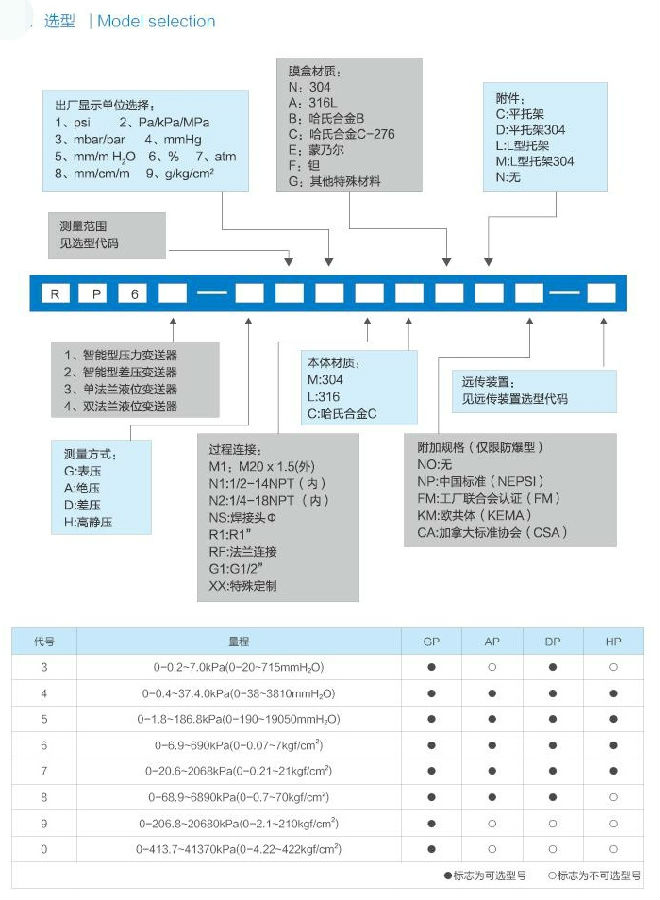

技術參數

貝特-智能儀表直供廠家

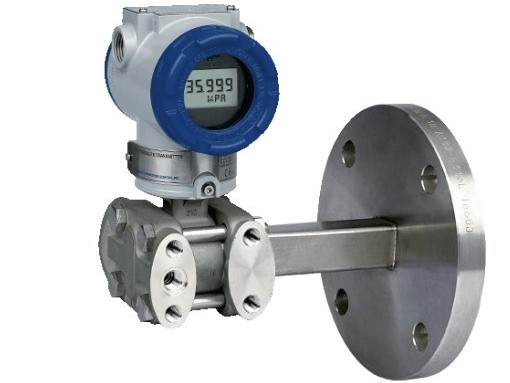

單法蘭連接變送器參數

特點：

● 寬量程范圍0-0.2kpa～41.37Mpa；

● 精度優于0.075級，量程比優于100：1；

● 真正實現了電氣隔離，減少了接地影響，同時提高了抗干擾性能。

● 增強的抗干擾設計，現場抗干擾能力強。

● 智能變送器的核心電路全部內置入傳感器，并整體灌封，變送器具有很強可靠性。

● 極小的溫度漂移：在對變送器進行溫度補償時，電路板和傳感器在同一個溫場中進行統一的溫度補償，因而補償效果更佳，進一步減小了溫度漂移；

● 零點和量程調整互不影響；

● 強大的現場組態功能：零點、滿度、顯示、單位、量程上下限、阻尼等可調。

● 高亮度背光LCD顯示器，方便在黑暗環境下讀取。顯示表頭可360°旋轉，便于現場觀察；

● 傳感器內帶非易失性存儲器；

● 穩定性能好，精度高，阻尼可調，抗單向過載能力強；

● 二線制，符合HART?協議。

● 無機械傳動部件，維護工作量少，堅固抗振；

● 接觸介質的膜片材料可選，防爆殼體可選；
