DM-2510T在線粉塵儀適用于大氣環境下的可吸入顆粒物濃度的快速測定、工礦企業生產現場等勞動衛生方面粉塵濃度的檢測、以及環境保護領域可吸入粉塵濃度的監測。
400-839-1983
| 監測參數 | PM1.0、PM2.5、PM10、TSP |
| 濃度范圍 | 0-30（mg/m3） |
| 監測精度 | 0.1（μg/m3） |
| 采樣周期 | 采樣15秒、間隔45秒 |
| 使用環境 | 大氣 |
| 通訊方式 | RS232、RS485 |
| 供電電源 | DC：12-24V |
| 功耗 | 4.0W |
| 外形尺寸 | 215×70×160mm3 |
| 質量 | 1.3kg |
| 安裝方式 |
智能壁掛安裝
|

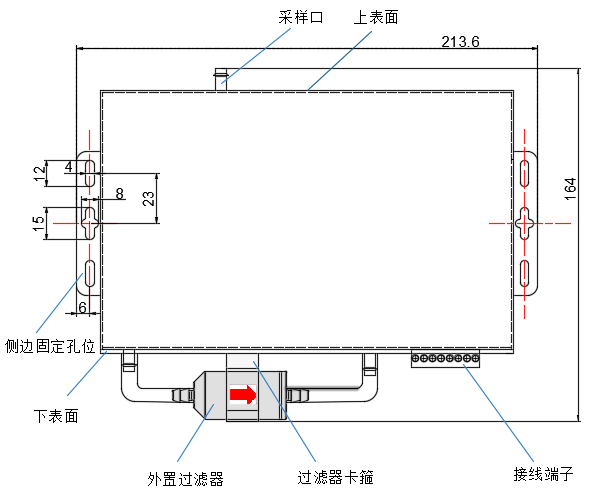

尺寸結構

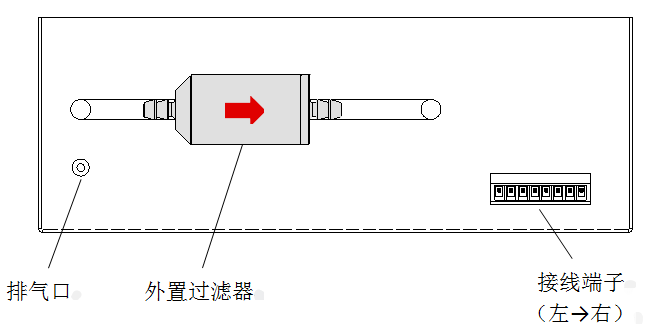

采樣口：產品使用前，請將采樣口的保護套帽拿掉。
排氣口：使用過程中，請勿將排氣口封閉。
外置過濾器：
更換外置過濾器時，請注意箭頭方向，禁止反向接入氣路。
接線端子的接線定義：
接線端子（如上圖所示），從左到右依次為1-8位，
輸入與通訊的接線定義，如下表所示：
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
（+） |
（-） |
A |
B |
地 |
TXD |
RXD |
GND |
|
輸入端（DC： 12V） |
RS485 |
RS232 |
|||||
字節傳輸方式
l波特率：9600
l1個起始位
l8個數據位
l無奇偶校驗位
l錯誤檢測（Error Checking）CRC(循環冗余校驗，先低字節后高字節)
協議數據幀格式
|
Address |
Function |
Data |
Check |
|
|
8-Bits |
8-Bits |
N×8-Bits |
CRC-Lo |
CRC-Hi |
地址（ Address）域
儀表中只使用1-247，其他地址保留。FCH為廣播地址。
功能（ Function）域
|
代碼 |
意義 |
通訊方式 |
作用 |
|
03H |
讀數據寄存器 |
字 |
獲得一個或多個寄存器的當前值 |
|
06H |
設置單個寄存器值 |
字 |
設置數值到一個寄存器 |
錯誤檢驗的方法
生成一個CRC的流程為:
l預制一個16位寄存器位FFFFH(全1)，稱之為CRC寄存器；
l把數據幀中的個字節的8位與CRC寄存器中的低字節進行異或運算，結果存放在CRC寄存器中；
l將CRC寄存器向右移一位，位填0，下限位移出并檢測；
l如果下限位為0：重復第三步（下一次移位）；
l如果下限位為1：
將CRC寄存器與一個預設的固定值（A001H）進行異或運算；
重復第三步和第四步直到8次移位，這樣處理完了一個完整的八位；
重復第2步到第5步來處理下一個八位，直到所有的字節處理結束；
CRC寄存器的值就是CRC的值。
還有一種利用預設的表格計算CRC的方法，它的主要特點是計算速度快，但是表格需要較大的存儲空間，此處不再贅述，請參閱相關資料。
通訊格式詳解
讀取數據（功能碼03）
取得的數據按照對應數據項類型，轉換后為實際值。
命令舉例：讀PM2.5數據，地址01H，讀取長度有限制，字方式
|
發送： |
儀表地址 |
命令碼 |
起始地址碼 |
讀取長度[字單位] |
CRC16 |
|||
|
|
01 |
03 |
00 |
08 |
00 |
02 |
CRC-Lo |
CRC-Hi |
|
正確返回： |
儀表地址 |
命令碼 |
字節長度 |
數值 |
校驗 |
|||
|
|
01 |
03 |
04 |
xx xx xx xx |
CRC-Lo |
CRC-Hi |
||
設置單個寄存器（功能碼 06）
功能碼06H允許用戶改變單個寄存器的內容
命令舉例：設置儀表工作周期15秒，地址01H
|
發送： |
儀表地址 |
命令碼 |
寫入地址碼 |
寫入數值 |
CRC16 |
|||
|
|
01 |
06 |
00 |
29 |
00 |
0F |
CRC-Lo |
CRC-Hi |
|
正確返回： |
儀表地址 |
命令碼 |
字節長度 |
數值 |
校驗位 |
|||
|
|
01 |
06 |
00 |
29 |
00 |
0F |
CRC-Lo |
CRC-Hi |
參數地址列表
|
地址 |
參數 |
讀寫屬性 |
數值范圍 |
數據類型 |
|
6/40006 |
TSP(1位小數)周期數據 |
R |
0~999999999 |
DWord |
|
8/40008 |
PM2.5(1位小數)周期數據 |
R |
0~999999999 |
DWord |
|
10/40010 |
PM10(1位小數)周期數據 |
R |
0~999999999 |
DWord |
|
33/40033 |
運行狀態（寫“0”停止） |
R/W |
0~1 |
Word |
|
38/40038 |
測量次數 |
R/W |
0~255 |
Word |
|
39/40039 |
間隔時間 |
R/W |
0~255 |
Word |
|
40/40040 |
延時時間 |
R/W |
0~255 |
Word |
|
41/40041 |
采樣周期時間 |
R/W |
1~65535 |
Word |
|
60/40060 |
本機地址 |
R/W |
1~247 |
Word |
說明：
l數據類型：“Word”指16位無符號整數；
“DWord”指32位無符號整數。
l讀寫屬性：“R”只讀，“R/W”可讀可寫，禁止向未列出的或不具可寫屬性的地址寫入數據；
l粉塵濃度為32位無符號整數，高位、低位各占一個地址，低位在前、高位在后。將高位數值乘以65536再加上低位數值得到這一參量值， 然后再除以10得到該參量的實際值（單位：μg/m3）。
l為了簡化用戶的操作指令，可以使用03H指令讀取PM參數地址，儀表會自動啟動，省去再發送寫儀表狀態指令，方便用戶操作本設備。
l在設備安裝時，應確保電源線中的地線接地良好，并確保設備的輸入電源為直流12V；
l不要將系統設備置于過冷或過熱的地方；
l設備電源在工作時會發熱，因此要保持工作環境的良好通風，以免溫度過高而損壞機器；
l陰雨潮濕天氣或長時間不使用時，應關閉設備電源總閘；
l非技術人士未經許可，請不要試圖拆開設備，不要私自維修，以免發生意外事故或加重設備的損壞程度。
安全運輸：應存放在通風、干燥、無有害氣體的倉庫內，不應和化學藥品、酸堿物質等一同存放。
安全開箱：l收到貨物后，請小心拆開外包裝，注意要輕拿輕放，以免里面的設備受碰撞而破損。
l開箱后，請對箱內物件是否齊全，請參見物品裝箱清單。
維護保養說明
DM-2510T在線粉塵儀是精細設計和制造的產品，良好的使用環境有利于儀器的維護和延長使用壽命。
保持干燥、潔凈，過大的濕度和灰塵會腐蝕電路板，縮短傳感器的壽命；
禁止敲打、震動、跌落本產品，以免損壞電路板；
禁止使用粗糙的化學品、清潔劑、去污劑清潔儀器，若表面有污物時需在斷電狀態下，用無塵布蘸取75%酒精擦拭干凈即可；
如果儀器不能正常工作，未培訓人員禁止打開主機，請立即斷電送至指定的授權服務點或致電售后，由未經過培訓人員為您提供幫助服務；
為保證儀器使用安全、可靠，建議每年調校一次，用戶可將儀器返回生產單位進行調校，也可按照生產廠商提供的方法，在符合行業法定的計量站進行調校。
DM-2510T在線粉塵儀，是我公司精心研制的一款針對于粉塵檢測、監測的儀器。公司在此承諾，儀器質保一年，終身維修。
用心服務，真誠您我。秉著客戶首位、服務至上的原則，我司會對客戶提出的要求和提問會一一進行回復和解答。我司始終關注著業內前沿技術，始終從客戶需求著想并致立于用戶方案的解決。在堅持成熟產品質量的同時，適時地推出各類適用于客戶的產品及解決方案。
打造未來凈化產品發展的新模式，為客戶提供更智能、安全、更放心的凈化產品。相信我司人著眼未來的同時，更會立足于現在，不斷跟蹤世界技術，積極擴展新技術的應用領域，不斷推出為用戶量身定制的解決方案。
如果您有任何問題，可隨時與我們聯系。
?產品的維修
?產品的標定
?產品的安裝與檢測
?產品的驗證并提供驗證文件
?產品的技術支持
?產品耗材的銷售
?產品的代送檢（計量所）
PM2.5監測網空氣質量新標準，24小時平均值標準值分布如下：
|
空氣質量等級 |
24小時PM2.5平均值標準值 |
|
優 |
0~35ug/m3 |
|
良 |
35~75ug/m3 |
|
輕度污染 |
75~115ug/m3 |
|
中度污染 |
115~150ug/m3 |
|
重度污染 |
150~250ug/m3 |
|
嚴重污染 |
大于250ug/m3 |
