貝特新聞資訊

渦街流量計參數設置

作者: 貝特工程師 編輯: 貝特小編 來源: 貝特智能官網 發布日期: 2020.03.13
信息摘要:
今天給大家分享渦街流量計參數設置,這面我會從外觀、菜單、撥碼開關、常見問題四個方面給大家詳細的介紹,如果在中間遇到看不明白的或者不懂的可以和…

今天給大家分享渦街流量計參數設置,這面我會從外觀、菜單、撥碼開關、常見問題四個方面給大家詳細的介紹,如果在中間遇到看不明白的或者不懂的可以和我聯系,我遠程指導幫您解決。那么下面我們就開始今天的分享。

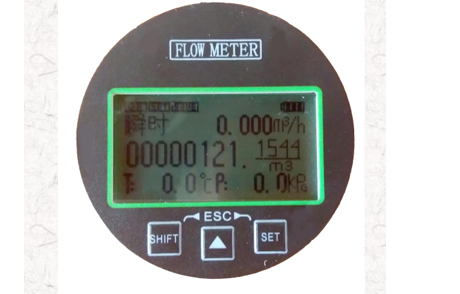

渦街流量計外觀

一、外觀介紹

A、按鍵 該線路板通過外觀可以發現有三個按鍵存在,它們的功能是:

SHIFT: a、 切換屏幕。可以在主界面按這個切換到菜單屏幕。

b、 切換菜單項目,在菜單屏幕按這個鍵可以切換不同菜單。

c、 位移鍵,在參數設置中,可以用這個按鍵移位。

d、 退出,在參數設置內,不具有位移項目內按這個按鍵可以退出菜單項目。

?: 數字項目加功能,在可以輸入數字的項目按這個可以調整數字大小,數字大小可循環顯示出來。比如當前顯示 6,可以按 2 次顯示為 8,或再多按 3 次顯示為 1。

SET: a、 確認功能,主要是修改參數后按這個按鍵可以確認參數

b、 切換菜單,在參數設置中,直接按該鍵可以切換到其他參數,參數列表循環顯示。

B、顯示

1、左上角顯示提示行:正常情況顯示 OK,SET 和 SAVE,如果參數有明顯的錯誤時會顯示 ERR

2、右上角顯示狀態:一般電池的顯示電量,4-20mA 輸出的會顯示電流值。

3、第2排顯示瞬時值:由瞬時提示字、瞬時值和當前單位組成。

4、第3排顯示累計值:由累計值整數部分、四位累計小數部分和單位組成。

5、第4排為溫度和壓力狀態:左側為溫度標志、溫度值和溫度單位組成,右側為壓力標志、壓力值和壓力單位組成。

二、菜單及參數設置

A、菜單結構

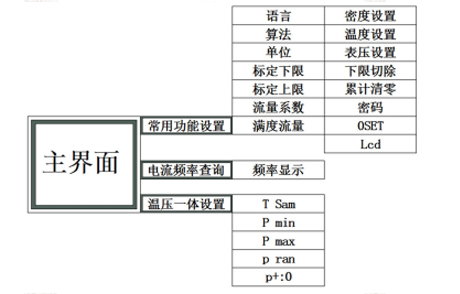

下圖所示菜單項目,主菜單分為三個分菜單:

渦街流量計菜單結構

1、常用功能設置:該菜單用于儀表基本參數設置。

2、電流頻率查詢:該菜單項目為查看頻率和電流輸出

3、溫壓一體設置:該菜單項目為設置溫壓補償時進行溫度和壓力校驗功能,一般不允許輕易改動的項目。

B、菜單項目

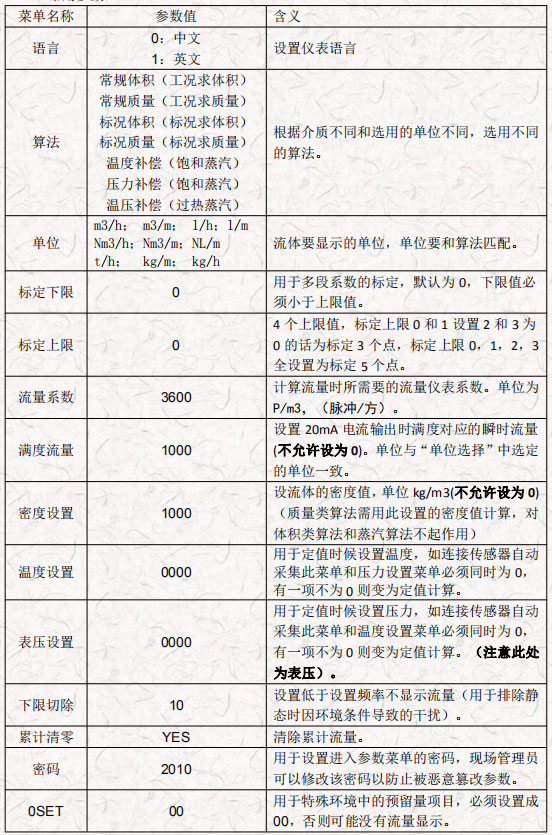

1、常用參數:

流量計常用參數

2、溫壓一體菜單:

溫壓一體菜單

注意:以下菜單非專,業人員禁止私自調動,私自調動可能導致溫度壓力不準。

三、撥碼開關設置

渦街流量計通過調節撥碼開關來調節不同口徑的儀表性能,在渦街流量計共計 5 組撥碼開關,其位于顯示屏下面的主板上,旁邊分別標注:GB(4 組)、SB(4 組)、K1、K2、K3 的印刷字樣GB 和 SB 為四組撥碼,其作用是信號增益,可以簡單理解為靈敏度,正常出廠 GB 為1、2 為 on,SB 為 3 為 on,其意義為

在正常使用時,采用撥碼位對應的值的和為單位,和值越大靈敏度越高。

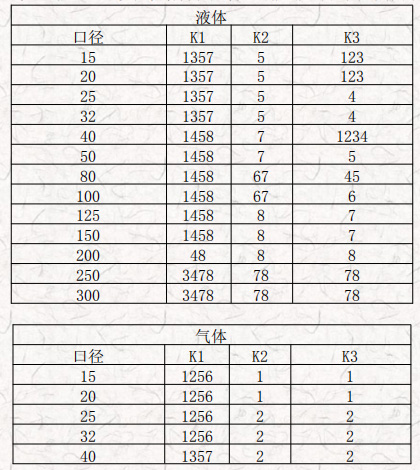

K1、K2 和 K3 的作用為信號濾波,他們的每個含義均有不同,這里提供常用口徑和介質對應的設置值,當然,由于儀表本身方面的差異,可能出廠時和下表略有不同

渦街流量計表

四、常見問題

1、現場儀表頻率變化量較大,排除方法:

A.首先檢查直管段是不是滿足要求,氣體的可以放寬保證前 10D 后 5D 的直管段就可以,液體直管段不滿足要求影響較大,直管段不夠長建議更改安裝位置。B.現場可能有電磁干擾,方法:加強濾波功能,把靈敏度調低,通過打撥碼開關實現。C.現場流量太小,低于儀表下限,例如:300口徑的插入式測氣體,下限是 1500m3 /h,但現場指示 500 m 3 左右的瞬時流量,因為流量處于下限,數值不成線性變化,可通過更改儀表系數提高流量(不建議使用)。D.測液體有脈動流也會出現類似的情況。

2、現場有 50HZ 的干擾,一般是屏蔽線未接地。

3、現場無流量信號。A.儀表小信號切除過大,可到參數設置里修改;B.電源未接好,不通電;C.流量很低達不到信號觸發點;D.4-20mA 輸出的表出廠前未設置量程。

4、實際流量增大,可儀表顯示減小,檢查現場工況原因( 如管道工藝等)。

5、實際流量減小,可儀表顯示增大,大部分是管道震動或者是安裝時墊片不在管道中,心點,應重新安裝儀表。

6、同工況的儀表顯示不一致,相差較大,A.客戶的經驗值是錯的,或者是工況有差別,例如管道走向的問題,直管段的問題,震動的問題等;B.參數客戶修改過;C.工況流量太低,下限不成線性;D.溫壓補償?shù)谋恚瑴囟葔毫Τ霈F(xiàn)故障。

7、4-20mA 輸出的儀表,顯示和系統顯示不一致。A.參數設定的單位不一致,或者量程沒有對應一致;B.4-20mA 輸出線纜過長(超過 1000 米),損耗大。

8、儀表顯示的流量與實際相差很大,大部分原因是參數設置單位的問題。

9、儀表靜態有流量大部分是現場管道有震動造成,對管道采取減震措施或降低儀表靈敏度可減輕或消,除。

以上關于"渦街流量計參數設置"的全部內容,希望可以幫助到大家!
