1.雷達液位計的工作原理

雷達液位計是利用超高頻電磁波經天線向被探測容器的液面發射，當電磁波碰到液面后反射回來，儀表檢測出發射波及回波的時差，從而計算出液面的高度。被測介質導電性越好或介電常數越大，回波信號的反射效果越好。

雷達液位計主要由發射和接收裝置、信號處理器、天線、操作面板、顯示器等組成。雷達液位計的基本原理是發射一反射一接收。它分為時差和頻差。

時差是通過測量發射波和反射波的運行時間，并通過智能信號處理器測量被測液位的高度。這種雷達液位計的運行時間與液位距離的關系如下：t=2d／c。電磁波傳波傳播速度，C=300000km／s；d介質液位與探頭之間的距離，m；t為探頭從發射電磁波至接收到反射電磁波的時間，s。

頻率差是測量發射波和反射波之間的頻率差，并將其轉換為與被測液位成比例的電信號。該液位計的發射頻率不是固定頻率，而是可調頻率。

2.雷達液位計的特點和主要性能參數

雷達液位計在易燃、易爆、腐蝕性強、高溫、粘度等惡劣測量條件下表現出其性能，特別適用于大型立罐和球罐的測量。不同廠家的液位計性能不同，詳見廠家的相關信息。了解其性能有利于雷達液位計的正確使用。

3.雷達液位計的選擇

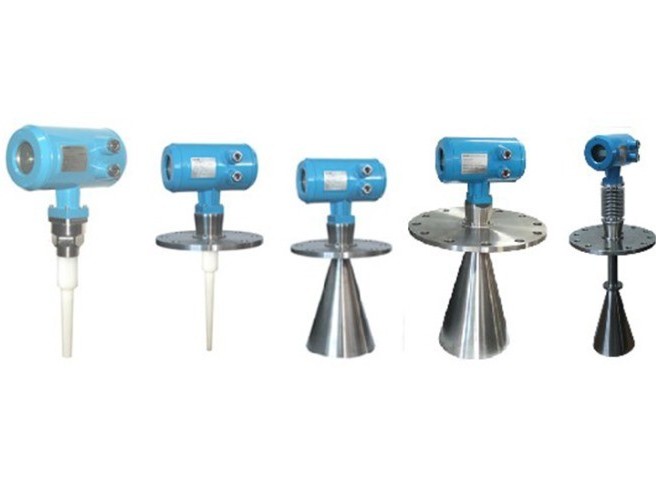

天線是雷達液位計的關鍵部件，其形狀決定了雷達波的聚焦和靈敏度。

喇叭口天線適用于絕大多數場合，具有特別好的聚焦特性。許多儲罐選擇這種天線，但不適合測量腐蝕性介質。

桿式天線安裝法蘭尺寸小，化學穩定性好，易清洗，對冷凝水附著力不敏感，特別適用于高精度測量腐蝕性介質（如硫）和窄安裝短管。

適用于高溫介質、腐蝕性介質或不能安裝在頂部的環境。

拋物表面天線具有良好的聚焦性，不受加熱蒸汽的影響。特別適用于加熱蒸汽的大容器的罐內測量，如渣油、瀝青等，測量范圍可達40m
