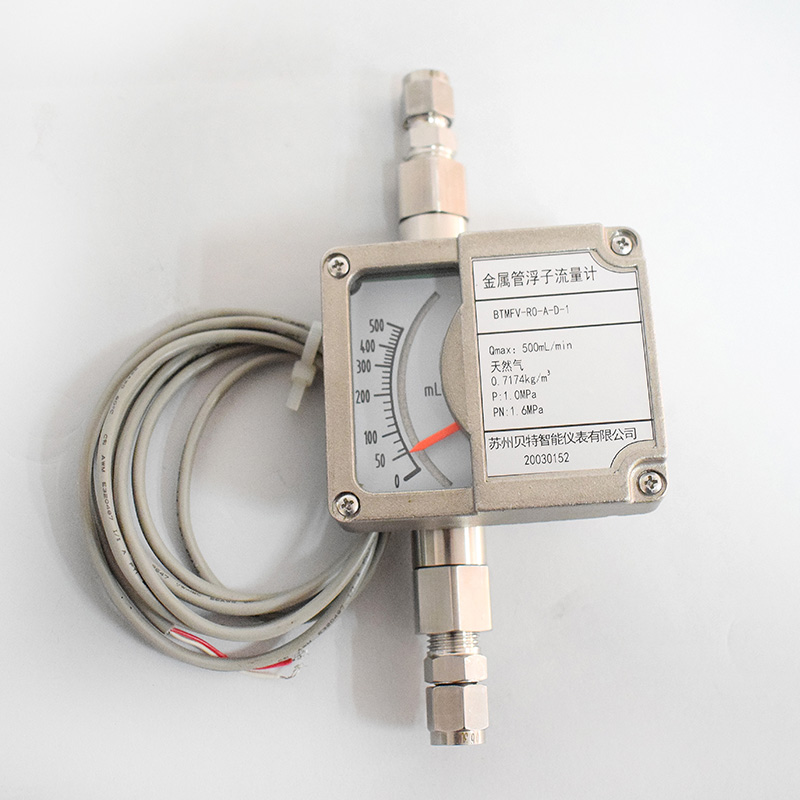

在我廠能源動力的廠際計量中，一次檢測元件基本以孔板為主，由于某些用戶用量較小，一直存在著小信號無法準確計量的問題。為解決這一問題，我們開始嘗試使用貝特儀器儀表生產的金屬轉子流量計作為小流量計量的一次檢測元件，先后在特鋼廠氬氣計量系統、中型廠氧氣計量系統和機械廠氧氣計量系統中應用，其中在中型廠氧氣計量系統中，金屬轉子流量計已穩定運行數月，取得了良好的測量效果。下面就金屬轉子流量計的特點及選型與使用問題一一做個簡述。

一、金屬轉子流量計的測量原理及特點

金屬轉子流量計的測量部分由孔板和錐型浮子組成，當流體向上的流經管子時，錐型浮子向上移動，在某一位置達到平衡，此時浮子與孔板的環隙保持一定，而環隙面積與浮子上升高度成正比，及浮子的某一高度代表著流過流量的大小，浮子上下移動時，以磁耦合的形式傳遞到外部指示器，使指示器的指針跟隨浮子的位移，并借助凸輪板使指針線性地指示流量的大小。

特點：金屬轉子流量計結構簡單，工作可靠，適用范圍廣，量程比高，一般為10：1。

二、金屬轉子流量計的選型

金屬轉子流量計當測量液體時，一般以標準狀態下(20℃)水來標注刻度;測量氣體時，以標準狀態(20℃，絕壓0.1013MPa)下空氣標注刻度。所以，當對某一測量流體進行儀表選型時，應將其流量范圍換算成標準狀態下水或空氣流量，然后根據換算后的流量范圍對照金屬轉子流量計的標準刻度進行選型。

　三、金屬轉子流量計在安裝及使用過程中的注意事項

(1)流量計必須垂直安裝，所測流體自下而上經流量計，進出口保證有5倍儀表口徑的直管段，對于新安裝的管路，流量計安裝前應將管道沖洗干凈。

(2)為便于檢修和更換流量計，在儀表安裝時需接旁道管路。

(3)在流量計上游應安裝閥門，在下游5~10倍儀表口徑處安裝流量調節閥。對于小口徑儀表在上游應安裝過濾器，若被測介質中含有磁性物質，則應在流量計前安裝磁過濾器。

(4)當被測介質較臟時，應及時清洗管子與浮子。

(5)金屬轉子流量計的測量準確度一般為2.5級，當要求測量準確度較高時，則不宜選擇金屬轉子流量計。

四、結束語

金屬轉子流量計的使用，解決了我廠長期以來小流量無法準確計量的難題，使我廠的能源計量工作更加完善，也為成本核算提供了更加可靠的結算數據
